Назначение:
Реле РТГ предназначены для работы в схемах автоматики и управления напряжением до 500В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, или выпрямленного тока с фильтром, обеспечивающим пульсации не более 6%.
Условия эксплуатации:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP00.
Реле имеют единый способ крепления винтами с присоединением внешних проводников пайкой к выводам контакта и винтами к катушке.
Технические характеристики:
Параметр |
Значение |
Коммутируемая нагрузка |
активная и малоиндуктивная |
Максимальная коммутируемая мощность, Вт |
30 |
Номинальный ток контактов, А |
2.0 |
Номинальное напряжение контактов, В |
300 |
Диапазон коммутируемых напряжений, В |
0.05...300 |
Электрическая износостойкость, циклов |
104... 108 |
Механическая износостойкость, циклов |
108 |
Максимально допустимая частота включений в час |
90 000 |
Тип применяемого геркона |
КЭМ-1 |
Число и вид контактов |
1 замыкающий |
Потребляемая мощность катушки, Вт |
1.35 |
Типоисполнение реле |
Номинальный ток, А |
Конструктивный элемент, характеризующий величину ном. тока |
Масса, кг |
|
|||
РТГ-01010 |
400, 630, 1000 |
шина |
0.10 |
|
|||
РТГ-01011 |
1.6 2.5 4.0 6.3 |
катушка |
0.23 |
|
|||
10 |
16 |
25 |
40 |
|
|||
63 |
100 |
160 |
250 |
|

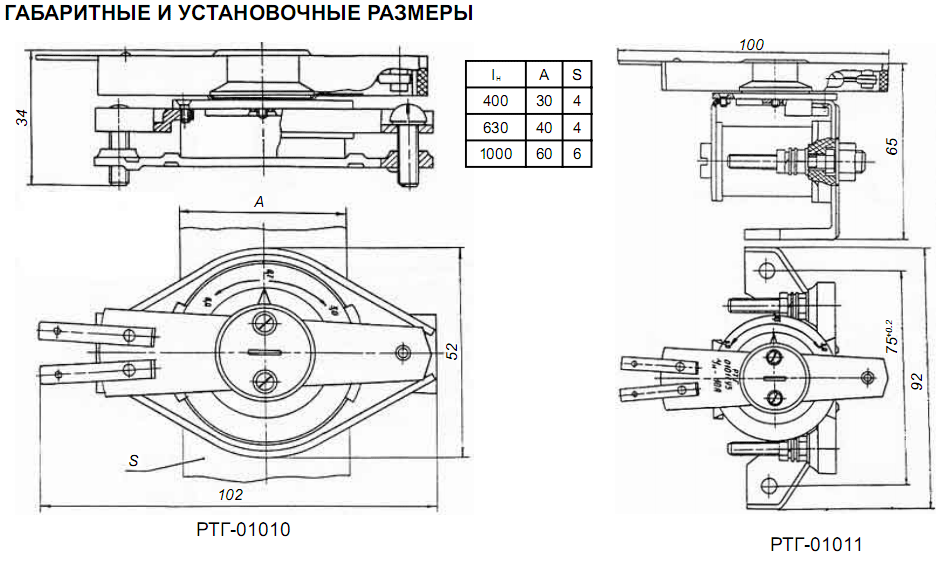

Габаритные размеры:
