ДЗТ



ДЗТ 11(дифференциальные)

Назначение:

Реле ДЗТ-11, ДЗТ-11/2, ДЗТ-11/3, ДЗТ-11/4 предназначены для дифференциальной защиты одной фазы силовых трансформаторов

Реле ДЗТ-11/5 предназначены для дифференциальной защиты генераторов переменного тока.

Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т. е. имеют по одной тормозной обмотке)



Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:

• температура окружающего воздуха от - 20 °С до + 55 °С;
•  внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Гц с ускорением 0,25 g



Технические характеристики:

Тип  реле	Включенные обмотки	Магнитодвижущая сила срабатывания, А	Диапазон токов срабатывания, А
ДЗТ-11	рабочая	100	2,87-12,5
	рабочая последовательно с уравнительной		1,45-12,5
ДЗТ-11/2	рабочая		0,34-2
	I уравнительная		2,56-20
	II уравнительная		2,56-20
ДЗТ-11/3	I рабочая		0,34 -2
	II рабочая		0,62-4
	III рабочая		2,56-20
ДЗТ-11/4	I рабочая		0,34 -2
	II рабочая		0,62-4
	III рабочая		2,56-20
ДЗТ-11/5	рабочая		0,7

Время срабатывания реле при трехкратном токе срабатывания 0,04 c

Коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания

Коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 с 60 Вт при напряжении до 250 В или токе до 2 А

Габаритные размеры не более 179х218х190 мм.

Масса 3,5 кг



Конструкция:

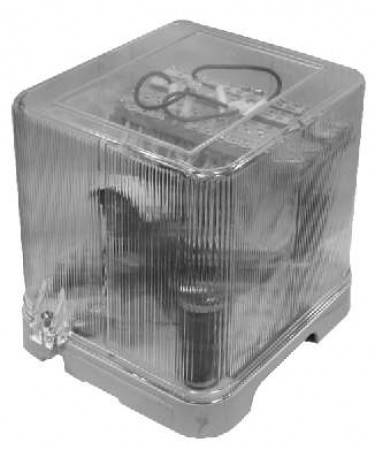

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.



Структура условного обозначения:

ДЗТ-ХХ-Х4

ДЗТ - дифференциальная защита трансформаторов;
ХХ - условный номер разработки (11; 11/1; 11/3; 11/4; 11/5)
Х4 - климатическое исполнение (УХЛ, O) и категорию размещения (4) по ГОСТ 15150-69.

НТД - ТУ 16-523. 464 -74

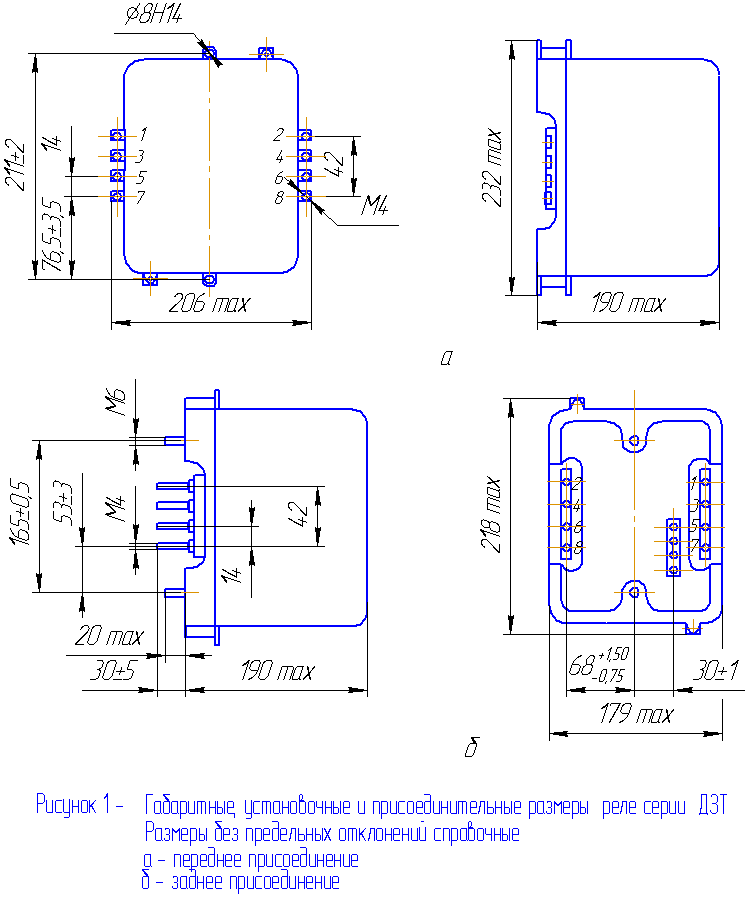

Габаритные размеры ДЗТ 11:

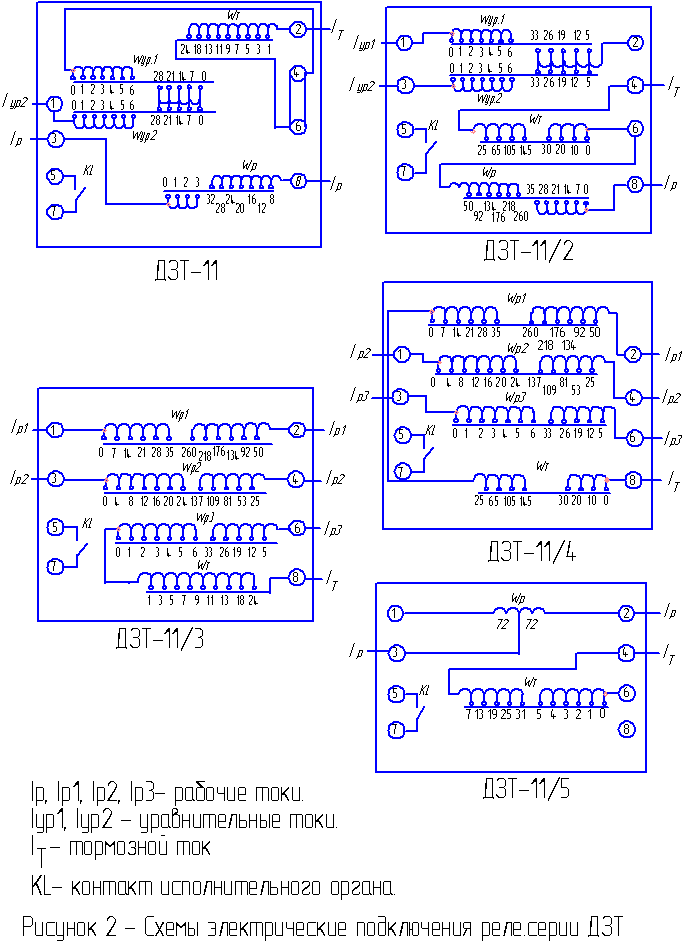

Схема присоединения:
