РСТ



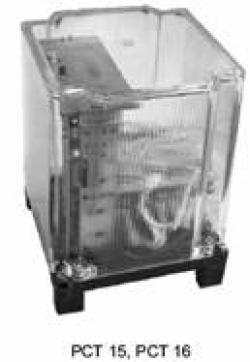

РСТ 15, РСТ 16 (дифференциальные)

Назначение:

Реле тока дифференциальные типов РСТ 15, РСТ 16 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов



Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:

• температура окружающего воздуха от - 20° С до + 55° С;
• внешние воздействующие факторы для группы механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Гц с ускорением 3 g и в диапазоне от 16 до 100 Гц с ускорением 1 g.



Технические данные:

Тип реле	Номиналь-ный переменный ток, (Iном.), А	Номинальное напряжение питания постоянного тока, В	Время срабатывания при трехкратном токе срабатывания, с	Часто-та, Гц	Номенклатур-ный номер
РСТ-15	5	220	0,04	50	20 015 301
РСТ-16				60	20 016 302

Уставки по току срабатывания в долях от Iном: 0,4; 0,5; 0,65; 0,9; 1,2 (к=1); при к=2 уставки дискретно увеличиваются в два раза

Мощность, потребляемая цепями переменного тока 2 ВА; цепями питания в нормальном режиме 7 Вт, в режиме срабатывания - 9 Вт

Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки 0,02 с - 30 Вт

Габаритные размеры не более 132х152х181 мм.

Масса 1,5 кг



Структура условного обозначения РСТ-ХХ-Х4:

РСТ - реле статического тока;
ХХ- порядковый номер разработки (15- для частоты 50 Гц, 16 - для частоты 60 Гц)
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69

НТД - ТУ 16-647.010 -84

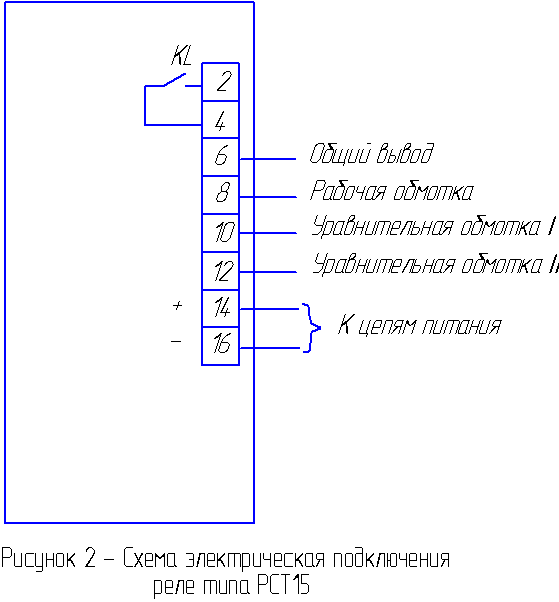

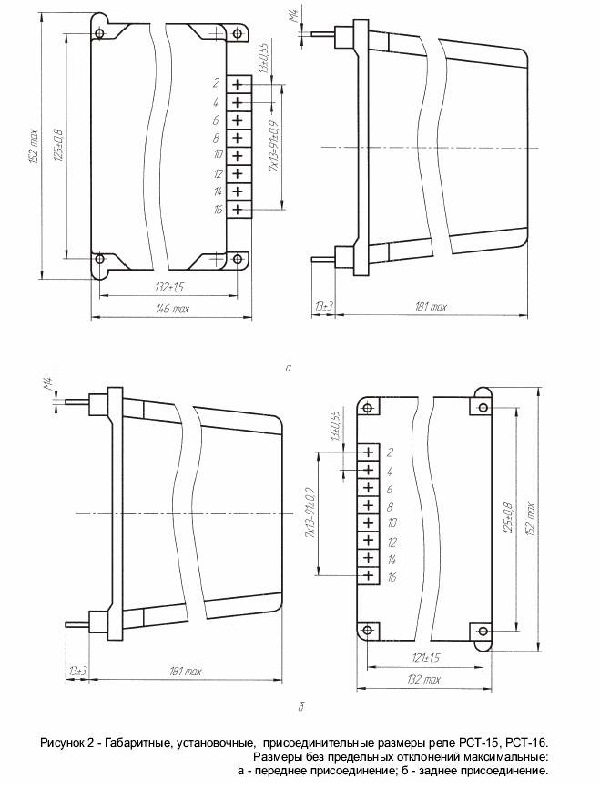

Габаритные и установочные размеры:
