РТ

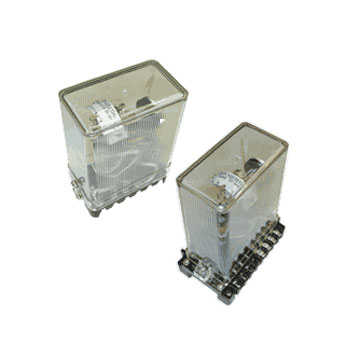

РТ 40, РТ 140 (максимального тока)



Назначение:

Реле тока серий РТ 40, РТ 140 применяются в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.



Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 20 °С до + 55 °С

Группа механического исполнения М39 по ГОСТ 17516.1-90

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.



Технические характеристики:

Номинальная частота, Гц

50, 60

Контакты реле

1 замыкающий,
1 размыкающий

Класс точности

5

Коэффициент возврата, не менее:

  • на минимальной уставке шкалы
  • на оcтальных уставках шкалы

0,85
0,8

Время замыкания замыкающего контакта, с, не более:

при отношении входного тока к току срабатывания, равном:

  • 1,2
  • 3,0

0,1
0,03

Коммутационная способность контактов при напряжении от 24 до 250 В или токе не более 2 А:

  • в цепи постоянного тока с постоянной времени не более 0,005 с, Вт
  • в цепи переменного тока с коэффициентом мощности не менее 0,5, ВА


60

300

Коммутационная износостойкость, циклы ВО

2500

Конструктивное исполнение по способу присоединения внешних проводников:

переднее, заднее (винтом или шпилькой)

Габаритные размеры, мм, не более:

  • РТ 40
  • РТ 140

67 х 128 х 158
66 х 140 х 181

Масса, кг, не более:

  • РТ 40
  • РТ 140

0,7
0,85





Исполнение

Пределы уставки на ток срабатывания реле, А

Номинальный ток, А

Потребляемая мощ-ность при токе мини-мальной уставки, ВА, не более

соединение катушек

соединение катушек

последова-тельное 1 диапазон

параллельное

2 диапазон

последова-тельное 1 диапазон

параллельное

2 диапазон

РТ 40/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

РТ 40/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

РТ 40/2

0,5-1,0

1,0-2,0

2,5

6,3

0,2

РТ 40/6

1,5-3,0

3,0-6,0

10

16

0,5

РТ 40/10

2,5-5,0

5,0-10,0

16

16

0,5

РТ 40/20

5,0-10,0

10,0-20,0

16

16

0,5

РТ 40/50

12,5-25,0

25,0-50,0

16

16

0,8

РТ 40/100

25,0-50,0

50,0-100,0

16

16

1,8

РТ 40/200

50,0-100,0

100,0-200,0

16

16

8

РТ 140/0,2

0,05-0,1

0,1-0,2

0,4

1,0

0,2

РТ 140/0,6

0,15-0,3

0,3-0,6

1,6

2,5

0,2

РТ 140/2

0,5-1,0

1,0-2,0

2,5

6,3

0,2

РТ 140/6

1,5-3,0

3,0-6,0

10

16

0,5

РТ 140/10

2,5-5,0

5,0-10,0

16

16

0,5

РТ 140/20

5,0-10,0

10,0-20,0

16

16

0,5

РТ 140/50

12,5-25,0

25,0-50,0

16

16

0,8

РТ 140/100

25,0-50,0

50,0-100,0

16

16

1,8

РТ 140/200

50,0-100,0

100,0-200,0

16

16

8



Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.



Структура условного обозначения РТ Х40/ХХ Х4:

РТ - реле тока;
Х - наличие цифры 1 обозначает реле в унифицированной оболочке;
40 - номер разработки;
ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;
Х4 - климатическое исполне



Габаритные размеры реле РТ40, РТ-140:

переднее исполнение

габариты РТ-11М1

заднее исполнение

габариты РТ-11М1



 Схема подключения реле РТ40, РТ-140:

схема РТ-11М1
