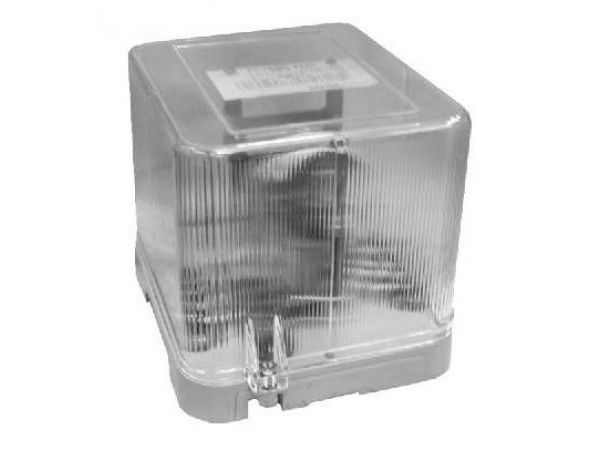

РТ 40/1Д (максимального тока с повышенной термической устойчивостью)

Назначение:

Реле РТ 40/1Д применяется в схемах защиты переменного тока, реагирующих на повышение тока, в тех случаях, когда требуется большая кратность длительно-допустимого тока к току срабатывания реле.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С.

Группа механического исполнения М39 по ГОСТ 17516.1-90.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры:

Номинальный ток, А	6,3
Пределы уставок тока срабатывания реле, А:
Зажимы 2-8 Зажимы 2-6 Зажимы 2-4	от 0,15 до 0,3 от 0,3 до 0,6 от 0,5 до 1
Термическая устойчивость при длительном протекании тока, А, равного	6,93
Номинальная частота переменного тока, Гц	50 или 60

Технические данные:

Коэффициент возврата реле на любой уставке, не менее	0,7
Время срабатывания, с:
При I = 1,2 Iуст При I = 3 Iуст	0,15 0,05
Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, с, не более	0,10
Контакты реле:	1 замыкающий, 1 размыкающий
Минимальный ток, коммутируемый контактами реле при напряжении 24 В, А	0,1
Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А:
в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА	60 300
Коммутационная износостойкость, циклы ВО	1250
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм, не более	179 х 218 х 170
Масса реле, кг, не более	3,5

Структура условного обозначения:

РТ - реле тока;
40 - номер разработки;
1Д - термически стойкое;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-523.484-78

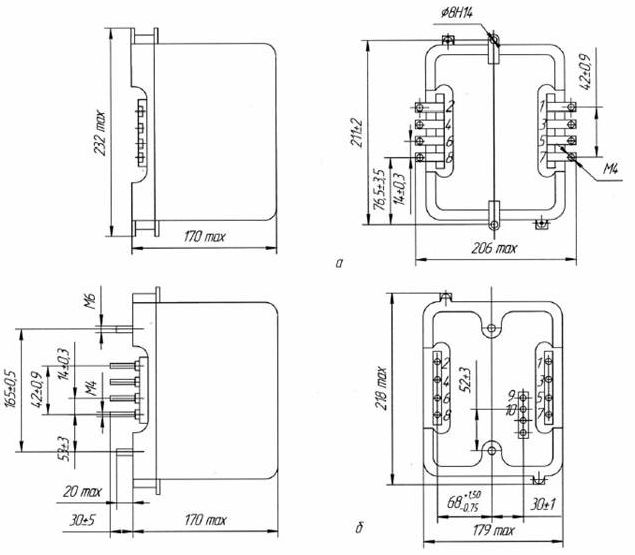

Габаритные и установочные размеры:

а - переднее присоединение;
б - заднее присоединение.

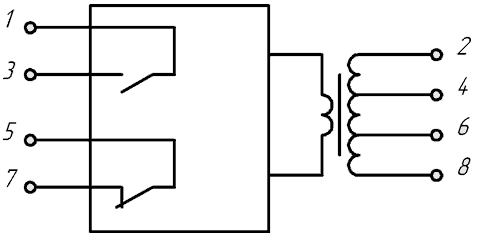

Схема присоединения:
