Назначение:
Реле серий РТ 80, РТ 90 предназначены для использования в схемах релейной защиты в качестве органа, реагирующего на увеличение тока в контролируемой цепи и применяются для защиты электрических машин, трансформаторов и линий электропередачи при перегрузках и коротких замыканиях.
Условия эксплуатации:
Климатическое исполнение УХЛ или О4 и категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур от - 20 °С до + 40 °С; при встраивании в комплектные устройства до + 55 °С
Вибрационные нагрузки (вибропрочность) 0,25 g в вертикальном направлении в диапазоне частот от 10 до 50 Гц
Технические данные:
Основные параметры реле приведены в таблице:
Тип реле |
Номи-наль-ный ток, А |
Номиналь-ная частота, Гц |
Уставки |
||
на ток срабаты-вания индукцион-ного элемента, А |
на время срабаты-вания, с* |
на кратность тока срабаты-вания элемента отсечки** |
|||
РТ 81/1 |
10 |
50 или 60 |
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
РТ 81/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
|
РТ 82/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
4 - 16 |
2 - 8 |
|
РТ 82/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4 - 16 |
2 - 8 |
|
РТ 83/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
|
РТ 83/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
|
РТ 84/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
4 - 16 |
2 - 8 |
|
РТ 84/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4 - 16 |
2 - 8 |
|
РТ 85/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
|
РТ 85/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
|
РТ 86/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
4 - 16 |
2 - 8 |
|
РТ 86/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4 - 16 |
2 - 8 |
|
РТ 91/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
|
РТ 91/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
|
РТ 95/1 |
10 |
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
|
РТ 95/2 |
5 |
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
* При десятикратном токе срабатывания индукционного злемента
** Т.е. отношение "ток срабатывания отсечки / ток срабатывания индукционного элемента"

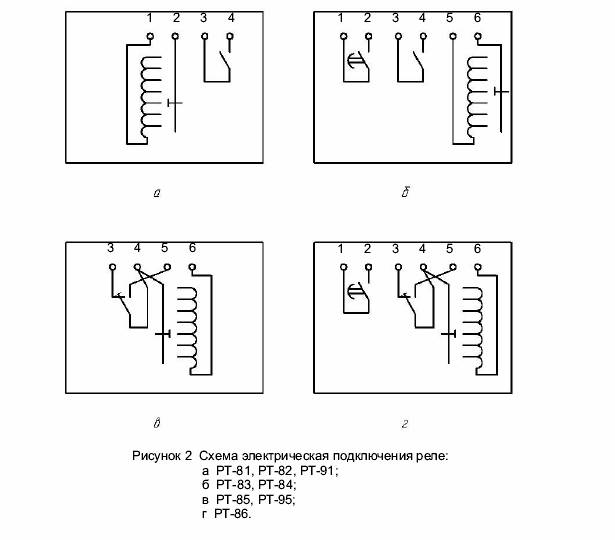

Реле имеют исполнения контактов в соответствии с указанными в таблице:
Тип реле |
Исполнение контактов |
РТ-81, РТ-82, РТ-91 |
Один замыкающий или размыкающий (при перестановке элементов) главный контакт |
РТ-83, РТ-84 |
Один замыкающий или размыкающий (при перестановке элементов) главный контакт и один замыкающий сигнальный контакт |
РТ-85, РТ-95 |
Один переключающий главный контакт без разрыва цепи |
РТ-86 |
Один переключающий главный контакт без разрыва цепи и один замыкающий сигнальный контакт |
Ток замыкания замыкающих контактов реле типов РТ-81, РТ-82, РТ-91 и главных замыкающих контактов реле типов РТ-83, РТ-84 при напряжении от 24 до 250 В постоянного и переменного тока (но размыкание цепи должно осуществляться другими контактами, например, контактами на валу выключателя) - 5 А
Ток размыкания размыкающих контактов реле типов РТ-81, РТ-82, РТ-91 и главных размыкающих контактов реле типов РТ-83, РТ-84 при напряжении от 24 до 250 В
Шунтирование и дешунтирование управляемой цени (если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А - не более 1,5 Ом)
Ток замыкания и размыкания замыкающих сигнальных контактов реле типов РТ-83, РТ-84, РТ-86 при напряжении от 24 до 250 В:
Коэффициент возврата - не менее 0,8
Потребляемая мощность при токе, равном току уставки реле:
Коммутационная износостойкость:
Механическая износостойкость:

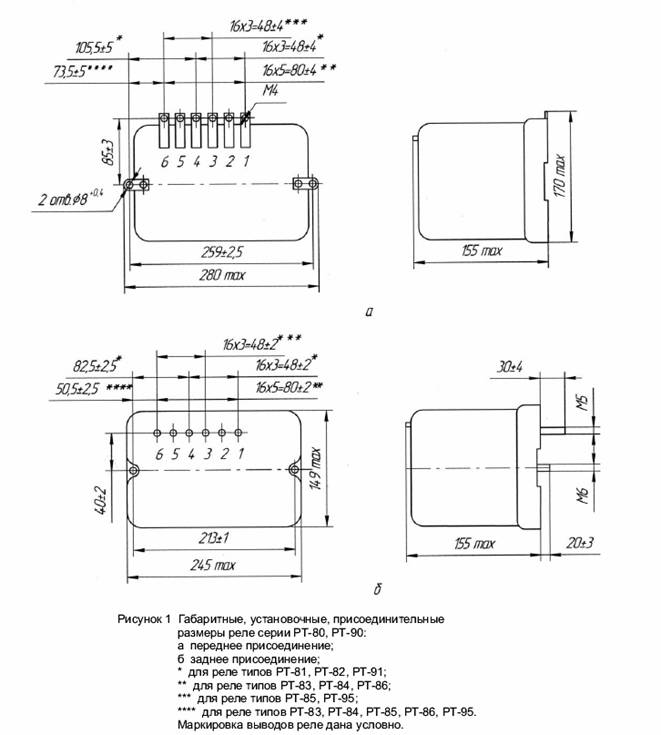

Габаритные размеры не более 245х149х145 мм.
Масса не более 2,9 кг
Структура условного обозначения РТ-ХХ/Х Х4:
Р - реле ;
Т - тока;
Х - классификация серии реле: 8 или 9;
Х - конструктивное исполнение: 1; 2; 3; 4; 5; 6;
Х - номинальный ток:
1 - 10 А;
2 - 5 А;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69
НТД - ТУ 16-523.478 -79
