Назначение:

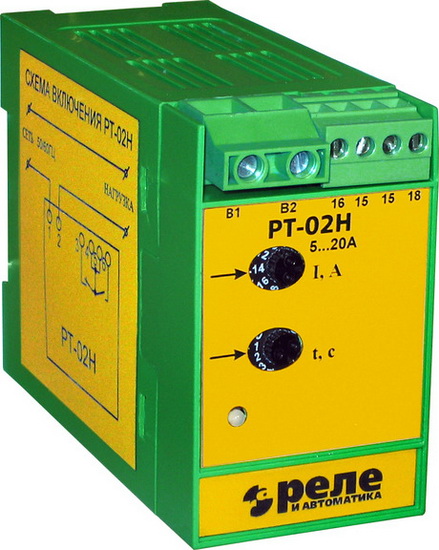

Реле РТ-02Н предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических систем.
Условия эксплуатации:
Районы с умеренным климатом. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур - от +1°С до +40°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс. Степень защиты реле IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку.
Технические характеристики:
Параметр |
Значение |
Диапазон контролируемых токов, А (50/60Гц) |
5…20 |
Максимальный допустимый ток, А (не более 1мин) |
30 |
Погрешность установки |
5% |
Средняя основная погрешность |
5% |
Погрешность от изменения температуры, на 1°С |
0.2 |
Время срабатывания реле при превышении контролируемого тока установленного значения, с, не более |
0.1 |
Время повторной готовности, с, не более |
0.2 |
Коэффициент возврата, не менее |
0.95 |
Потребляемая мощность, ВА, не более |
2.0 |
Масса, кг, не более |
0.3 |

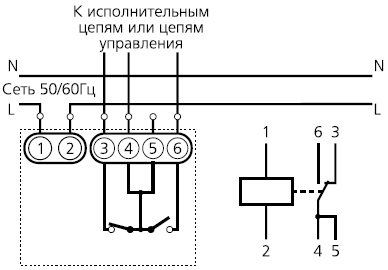

Схема подключения:

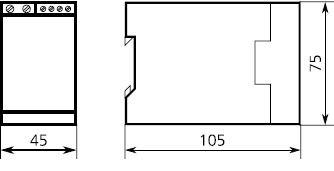

Габаритные размеры:
