Назначение:

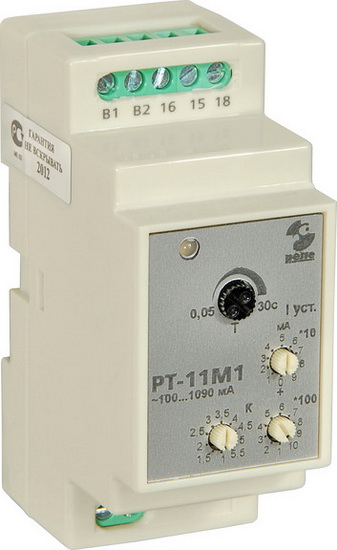

Реле РТ-11М1 предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических систем.
Условия эксплуатации:
Диапазон рабочих температур - от -20°С до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку.
Технические характеристики:
Параметр |
Значение |
Диапазон контролируемых токов, мА (50/60 Гц),(дискретно с шагом – 10 мА) |
100…1090 |
Максимальный допустимый ток, А, (не более 1 мин.) |
10 |
Время срабатывания реле при превышении установленного тока, с |
0,05…30 |
Коэффициент превышения тока срабатывания реле, (дискретно с шагом 0,5) |
1…5,5 |
Напряжение питания, В |
~24-10%…220+15% |
Погрешность установки |
5% |
Средняя основная погрешность |
5% |
Погрешность от изменения температуры, на 1°С |
0,2 |
Время повторной готовности, с, не более |
,2 |
Коэффициент возврата, не менее |
0,95 |
Масса, кг |
0,3 |
Количество и вид контактов |
1 переключающий |

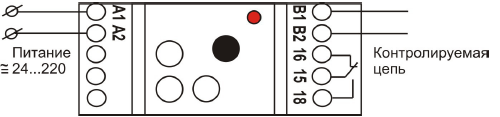

Схема подключения:

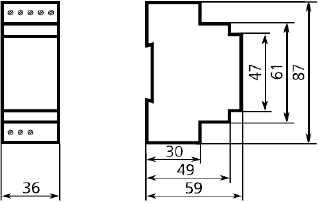

Габаритные размеры:
