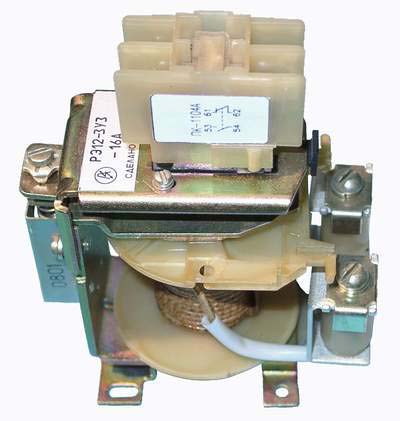

РЭ

Технические характеристики

Номинальное напряжение контактов, В:
    РЭ 12:
      постоянный ток
      переменный ток
   РЭ 12Т (постоянный ток)

24÷440
660
110

Номинальный ток контактов, А

16

Наименьшее рабочее напряжение контактов реле, В

24

Наименьший рабочий ток контактов реле, А

0,01

Присоединение внешних проводов к катушкам на номинальные токи до 63 А (катушки на номинальный ток 100 А и выше могут быть изготовлены для заднего или для переднего присоединения внешних проводов).

переднее

Механическая износостойкость реле, млн. циклов ВО, не менее:
    РЭ 12-1, РЭ 12-2, РЭ 12-3, РЭ 12Т-1
    РЭ 12-5
    РЭ 12Т-5

4
16
10

Допустимые режимы работы

продолжительный прерывисто-продолжительный повторно-кратковременный кратковременный

Температура окружающего воздуха, °С:
    РЭ 12
    РЭ 12Т

от -40 до +55
от -45 до +55

Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69)

У3 и Т3

Степень защиты

IP00

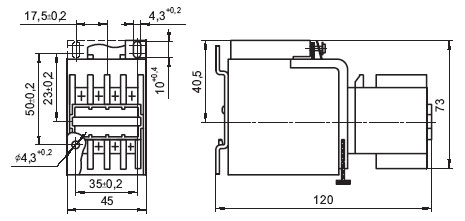

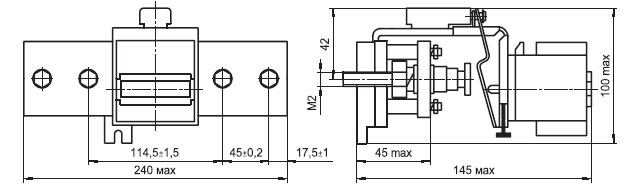

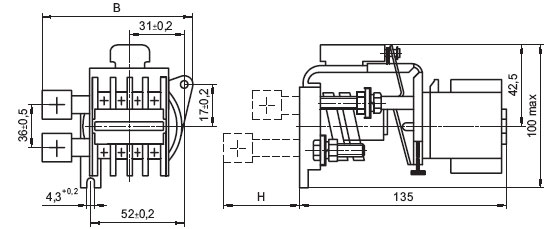

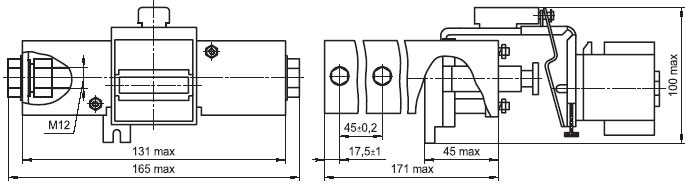

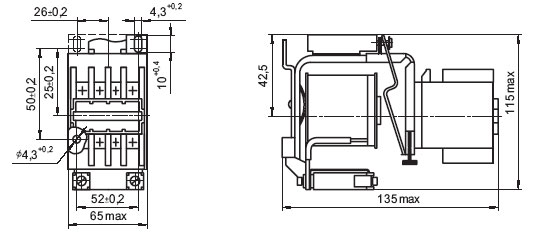

Тип реле

Номинальный
ток катушки, А

Способ присоединения

Размеры, не более, мм

Масса, не более, кг

B

H

РЭ 12-1
РЭ 12-2
РЭ 12-3
РЭ 12-4

100

переднее

110

-

0.8

160

115

250, 320

120

0.95

400

150

1.2

630

170

РЭ 12-1
РЭ 12-2
РЭ 12-3
РЭ 12-4

100

заднее

90

90

0.95

160

95

250, 320

95

120

1.1

400

105

1.45

630

140

135

РЭ 12-5

100

переднее

110

-

1.05

160

115

250, 320

120

1.2

400

150

1.45

630

170

РЭ 12Т-1

250

120

0.95

400

150

1.2

250

заднее

95

120

1.1

400

105

1.45

РЭ 12Т-5

320

переднее

120

-

1.2

Структура условного обозначения типоисполнения реле тока РЭ12

РЭ 12-ХХ3

Условное обозначение серии

РЭ 12-ХХ3

Условное обозначение вида реле:
    2 - реле тока без нормированного коэффициента возврата

РЭ 12-ХХ3

Условная характеристика реле:
   1 - максимальное реле тока, одностабильное, постоянного тока
   2 - максимальное реле тока, одностабильное, переменного тока
   3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока
   4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока
   5 - минимальное реле тока, одностабильное, постоянного тока.

РЭ 12-ХХ3

Вид климатического исполнения по ГОСТ 15150-69:
   У - для умеренного климата
   Т - для тропического климата

РЭ 12-ХХ3

Категория размещения по ГОСТ 15150-69

Структура условного обозначения типоисполнения реле тока для
электрооборудования вагонов метрополитена РЭ 12Т

РЭ 12Т-ХХ3

Условное обозначение серии

РЭ 12Т-ХХ3

Условное обозначение вида реле:
    2Т - реле тока без нормированного коэффициента возврата

РЭ 12Т-ХХ3

Условная характеристика реле:
   1 - максимальное реле тока, одностабильное, постоянного тока
   5 - минимальное реле тока, одностабильное, постоянного тока

РЭ 12Т-ХХ3

Вид климатического исполнения по ГОСТ 15150-69:
   У - для умеренного климата

РЭ 12Т-ХХ3

Категория размещения по ГОСТ 15150-69
