РЭМ



РЭМ650

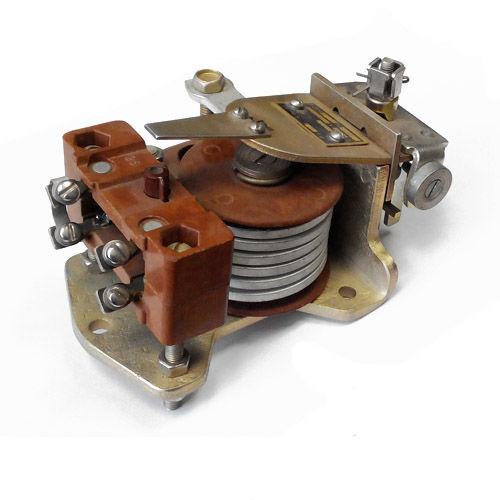

Назначение:

Электромагнитные реле постоянного тока серии РЭМ 650 применяются в качестве реле управления в основном в комплектных устройствах электроприводами постоянного тока судового электрооборудования и в вагонах метрополитена. ТУ 16-647.030-85



Технические характеристики:

Номинальный ток контактов, А	10
Номинальное напряжение цепи контактов , В	110, 220, 320
Механическая износостойкость реле, циклов ВО, не менее	10 000 при коммутации токов в соответствии с таблицей 1
Коммутационная износостойкость реле, циклов ВО, не менее
Режим работы	прерывисто-продолжительный  повторно-кратковременный (ПВ 40%) кратковременный
Присоединение к контактам и катушкам	переднее
Температура окружающего воздуха, °С	от -40 до +60
Масса, кг, не более	2,3



Режим	Напряжение, В	Рабочий так, коммутируемый контактами, А
		включаемый	отключаемый при нагрузке
			индуктивной τ ≤ 0,05 с	активной
Нормальных коммутаций	110	10	0.5	1
	220	5	0.2	0.5
	320	3.5	0.13	0.35
Редких коммутаций	110	10	1.5	2.5
	220	5	1	2
	320	3.5	0.6	1.2



Реле серии РЭМ650 состоит из следующих узлов : электромагнитной системы, контактного узла и механизма возврата (для реле с ручным и электромагнитным возвратом).
Контактный узел содержит один замыкающий и один размыкающий контакты с общим подвижным мостиком.
У реле с ручным и электромагнитным возвратом имеется специальный защелкивающий механизм, который не дает возможности якорю возвращаться в исходное положение при снижении или прекращении протекания тока по включающей катушке.



Реле классифицируется:

  по назначению:
  реле максимального тока с самовозвратом (РЭМ651);
  реле максимального тока с ручным возвратом (РЭМ651-Р);
  реле максимального тока с электромагнитным возвратом (РЭМ651-Д);
  по роду тока в цепи включающей катушки - постоянного тока;
  по роду включающей катушки - с катушкой тока;
  по виду возврата:
  - одностабильные,
  - двустабильные;
  по способу возврата двустабильных реле:
  - с ручным возвратом,
  - с электромагнитным возвратом;
  по виду присоединения внешних проводников - с передним присоединением.



Тип реле	Способ возврата	Количество и вид контактов	Исполнение втягиваю- щих катушек на ток, А	Пределы регулирова- ния тока втягивания
РЭМ 651	самовозврат	1 переключающий	2,5; 5; 10; 15; 25; 50; 100; 200; 300; 600	1,3-3,5Iн
РЭМ 651Р	ручной
РЭМ 651Д	электромагнитный

* Реле для электрооборудования вагонов метрополитена.

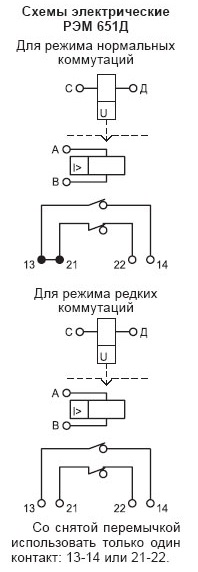

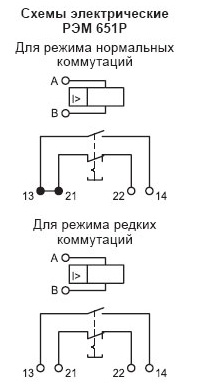

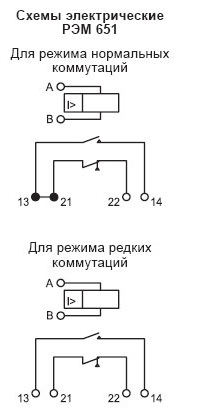

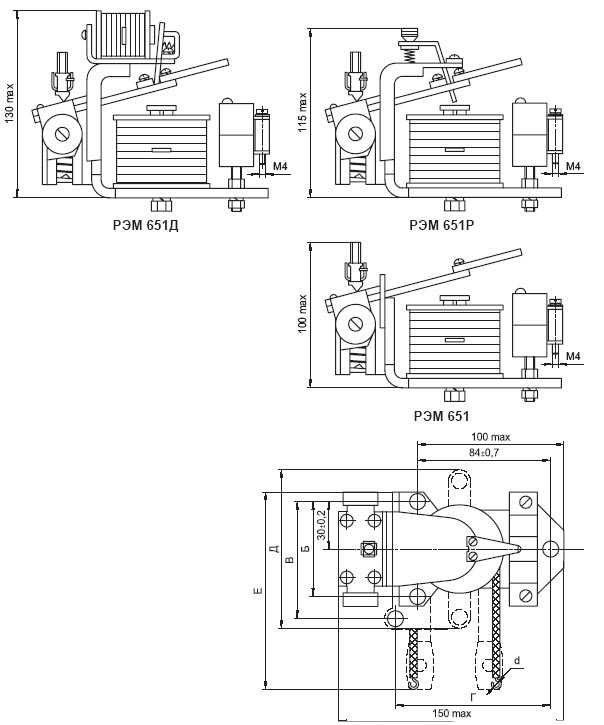

 Габаритные и установочные размеры:



Номинальный ток, А	Установочные размеры, мм			Габаритные размеры, мм		Присоединительные размеры
	Б	В	Г	Д	Е
2,5	60±0,6	-	-	100 max	-	М4
от 5 до 50				-	180 max	М6
100	-	74±0,6	98±0,7		120 max
150, 200						М8
300						М10
600					130 max	М12
