Назначение:
Реле указательные предназначены для использования в качестве указателя действия схем защиты и автоматики:
Технические данные:
Основные параметры реле приведены в таблицах 1, 2.
Таблица 1.
Постоянный ток
Тип реле |
Номиналь-ный ток, А |
Номинальное на-пряжение, В |
Ток сраба-тывания, А |
Напряжение сраба-тывания, В |
Потребляемая мощ-ность, не более |
Длительный ток, А |
Длительное напря-жение, В |
РУ21/0,006 |
0,006 |
- |
0,006 |
- |
0,25 Вт |
0,018 |
- |
РУ21/0,01 |
0,01 |
0,01 |
0,03 |
||||
РУ21/0,016 |
0,016 |
0,016 |
0,048 |
||||
РУ21/0,025 |
0,025 |
0,025 |
0,075 |
||||
РУ21/0,05 |
0,05 |
0,05 |
0,15 |
||||
РУ21/0,06 |
0,06 |
0,06 |
0,18 |
||||
РУ21/0,08 |
0,08 |
0,08 |
0,24 |
||||
РУ21/0,1 |
0,1 |
0,1 |
0,3 |
||||
РУ21/0,16 |
0,16 |
0,16 |
0,48 |
||||
РУ21/0,25 |
0,25 |
0,25 |
0,75 |
||||
РУ21/0,4 |
0,4 |
0,4 |
1,2 |
||||
РУ21/0,5 |
0,5 |
0,5 |
1,5 |
||||
РУ21/1 |
1 |
1 |
3 |
||||
РУ21/2 |
2 |
2 |
6 |
||||
РУ21/2,5 |
2,5 |
2,5 |
7,5 |
||||
РУ21/4 |
4 |
4 |
12 |
||||
РУ21/220 |
- |
220 |
- |
160 |
2,75 Вт |
- |
242 |
РУ21/110 |
110 |
80 |
1,75 Вт |
121 |
|||
РУ21/48 |
48 |
35 |
1,75 Вт |
53 |
|||
РУ21/24 |
24 |
17,5 |
1,75 Вт |
26,5 |
|||
РУ21-1/0,006 |
0,006 |
- |
0,006 |
- |
0,25 Вт |
0,018 |
- |
РУ21-1/0,01 |
0,01 |
0,01 |
0,03 |
||||
РУ21-1/0,016 |
0,016 |
0,016 |
0,048 |
||||
РУ21-1/0,025 |
0,025 |
0,025 |
0,075 |
||||
РУ21-1/0,05 |
0,05 |
0,05 |
0,15 |
||||
РУ21-1/0,06 |
0,06 |
0,06 |
0,18 |
||||
РУ21-1/0,08 |
0,08 |
0,08 |
0,24 |
||||
РУ21-1/0,1 |
0,1 |
0,1 |
0,3 |
||||
РУ21-1/0,16 |
0,16 |
0,16 |
0,48 |
||||
РУ21-1/0,25 |
0,25 |
0,25 |
0,75 |
||||
РУ21-1/0,4 |
0,4 |
0,4 |
1,2 |
||||
РУ21-1/0,5 |
0,5 |
0,5 |
1,5 |
||||
РУ21-1/1 |
1 |
1 |
3 |
||||
РУ21-1/2 |
2 |
2 |
6 |
||||
РУ21-1/2,5 |
2,5 |
2,5 |
7,5 |
||||
РУ21-1/4 |
4 |
4 |
12 |
||||
РУ21-1/220 |
- |
220 |
- |
160 |
2,75 Вт |
- |
242 |
РУ21-1/110 |
110 |
80 |
1,75 Вт |
121 |
|||
РУ21-1/48 |
48 |
35 |
1,75 Вт |
53 |
|||
РУ21-1/24 |
24 |
17,5 |
1,75 Вт |
26,5 |
Таблица 2.
Переменный ток
Тип реле |
Номиналь-ный ток, А |
Номинальное на-пряжение, В |
Ток сраба-тывания, А |
Напряжение сраба-тывания, В |
Потребляемая мощ-ность, не более |
Длительный ток, А |
Длительное напря-жение, В |
РУ21/0,025 * |
0,025 |
- |
0,025 |
- |
2 ВА |
0,0375 |
- |
РУ21/0,05 * |
0,05 |
0,05 |
0,075 |
||||
РУ21/0,08 * |
0,08 |
0,08 |
0,12 |
||||
РУ21/0,1 * |
0,1 |
0,1 |
0,15 |
||||
РУ21/0,16 * |
0,16 |
0,16 |
0,24 |
||||
РУ21/0,25 * |
0,25 |
0,25 |
0,375 |
||||
РУ21/0,4 * |
0,4 |
0,4 |
0,6 |
||||
РУ21/0,5 * |
0,5 |
0,5 |
0,75 |
||||
РУ21/1 * |
1 |
1 |
1,5 |
||||
РУ21/2,5 * |
2,5 |
2,5 |
3,75 |
||||
РУ21/220 ** |
- |
220 |
- |
176 |
5 ВА |
- |
242 |
РУ21/110 ** |
110 |
88 |
121 |
||||
РУ21/220 *** |
- |
220 |
- |
176 |
5 ВА |
- |
242 |
РУ21/110 *** |
110 |
88 |
121 |
* - переменный 50, 60 Гц
** - переменный 50 Гц
*** - переменный 60 Гц
Реле РУ21 выпускаются с двумя замыкающими контактами без самовозврата. Возврат контактов и указателя действия в исходное состояние производится вручную.
Реле РУ21-1 выпускаются с двумя замыкающими контактами и дополнительным контактом с самовозвратом. Время срабатывания контакта с самовозвратом не более 15 мс.
Мощность коммутируемая контактом с самовозвратом, 6 Вт активной нагрузки (коммутируемый ток от 1х10-3 до 1х10-1А, коммутируемое напряжение от 0,1 до 60 В).
Перестановкой контактных мостиков возможно получение реле РУ21 и РУ21-1 с размыкающими контактами.
Габаритные размеры реле не более 66 х 66 х 115 мм.
Масса реле не более 0,55 кг.
Условия эксплуатации:
Климатическое исполнение и категория размещения УХЛ или О, категория размещения "4" по ГОСТ15150-69.
Диапазон рабочих температур окружающего воздуха от -20 до +55 °С для исполнения УХЛ4 и от -10 до +55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,5g.
Степень защиты оболочки реле - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

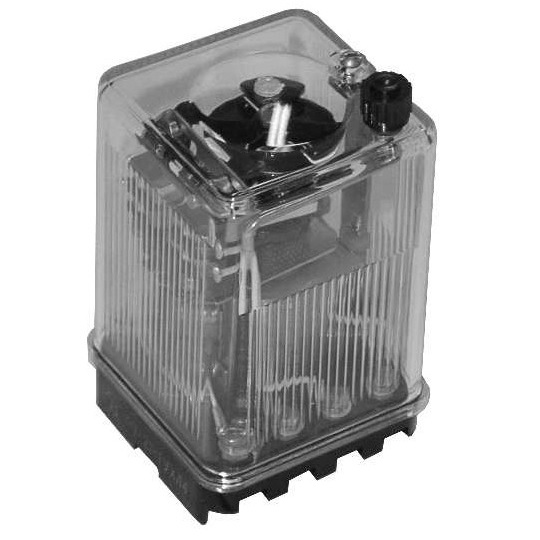

Конструкция:
Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
НТД - ТУ16-523.465-79

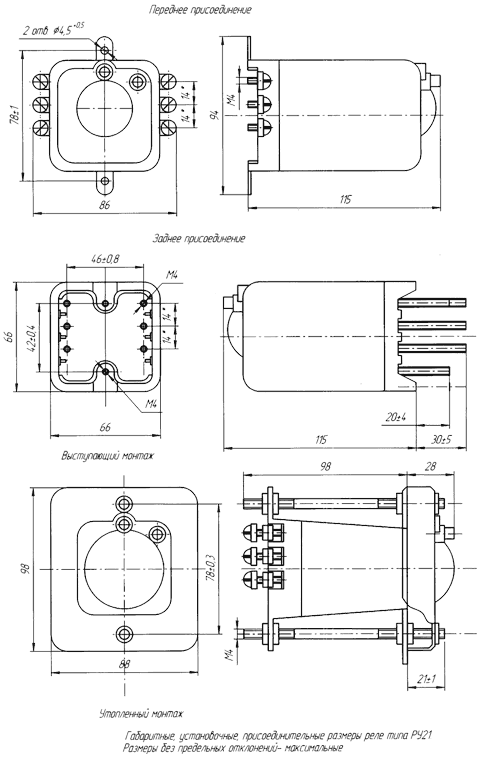

Габаритные размеры РУ 21, РУ 21-1

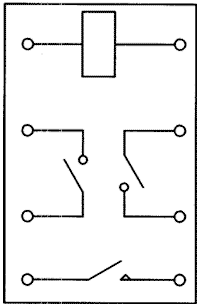

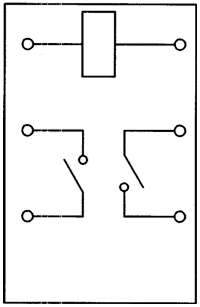

Схема присоединения РУ 21, РУ 21-1
РУ 21-1 РУ 21
