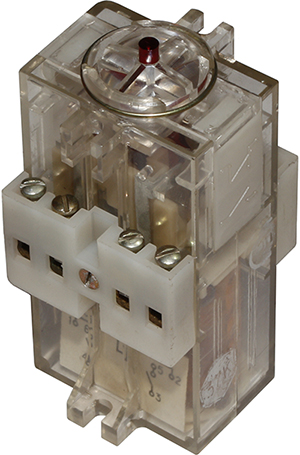

Реле указательные



РЭУ-11

ТУ 16-647.022-85

Назначение:

Реле указательные серии РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением  до 440В частоты 60Гц и применяются в устройствах автоматики,  в том числе сейсмостойких,  в качестве  комплектующих изделий.



Условия эксплуатации:

Высота над уровнем моря  до 4300м.
Диапазон  рабочих температур  от -50 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле,  а также агрессивных газов и паров  в концентрациях,  разрушающих металлы  и изоляцию.



Структура условного обозначения РЭУ-11-ХХ-Х-40Х3:

РЭУ-11 - серия;
ХХ - количество замыкающих и размыкающих контактов;
Х - обозначение вида и способа присоединения внешних проводников (1 - переднее винтом, 2- пайкой, 5 - заднее винтом);
40 - степень защиты IP40;
Х3 - климатическое исполнение (У, Т) и категория размещения (3)



Технические характеристики:

В зависимости от количества и вида контактов реле изготавливаются в следующих типоисполнениях:

Типоисполнение реле	Количество и вид контактов
	Замыкающие		Размыкающие без возврата
	без самовозврата	с самовозвратом
РЭУ11-20	2	0	0
РЭУ11-30	2	1	0
РЭУ11-11	1	0	1
РЭУ11-21	1	1	1
РЭУ11-02	0	0	2
РЭУ11-12	0	1	2



Реле с контактом  с самовозвратом изготавливаются только для постоянного тока.
В зависимости от рода тока и вида включающей  обмотки реле изготавливаются  в исполнениях,  приведенных  ниже:



Номинальное напряжение, В	Номинальная частота, Гц	Сопротивление  обмотки, W
		активное	полное
12	-	90...110	-
24	-	360...440	-
48	-	1410...1700	-
110	-	7560...9240	-
110	50	1000	2420
220	-	30000...39000	-
220	50/60	3500/2400	9680
230	50/60	3840/2520	10580/10580
240	50	4040	11520
380	50/60	11800/8000	28880/28880
400	60	9000	32000
415	60	11000	34445
440	60	11900	38720



Номинальная сила тока, А	Сопротивление  обмотки, W
	активное, для реле постоянного тока	полное, для реле переменного тока 50/60Гц
0,006	6400...7000	-
0,010	1950...2290	-
0,016	824...936	-
0,025	340...400	3200
0,050	88...98	3200
0,060	55...62	-
0,080	28...39	312
0,10	17,3...19,9	200
0,16	6,5...7,3	78
0,25	2,74...3,1	32
0,40	1,1...1,24	12,5
0,50	0,6...0,7	8
1,0	0,17...0,21	2
2,5	0,03...0,035	0,32
4,0	0,015...0,0155	-



Мощность, потребляемая реле в холодном состоянии при номинальном напряжении или силе тока, и напряжение или сила тока срабатывания реле, измеренные в нормальных климатических условиях, не превышают величин, приведенных ниже:



Род тока	постоянный		переменный
Реле с обмоткой	напряжение	тока	напряжение	тока
Потребляемая мощность	1,75Вт	0,25Вт	5ВА	2ВА
напряжение или сила тока срабатывания	0,7Uном	0,85Iном	0,8Uном	0,9Iном



Номинальное напряжение цепей контактов без самовозврата	24...220В
Длительно допустимая сила тока цепей контактов без самовозврата	не более 5А
Коммутируемая мощность	не более 6Вт
Масса, кг, не более	0,17



Контакт с самовозвратом может коммутировать ток от 0.001 до 0.1А и напряжение от 0.1 до 60В.



Габаритные и установочные размеры:

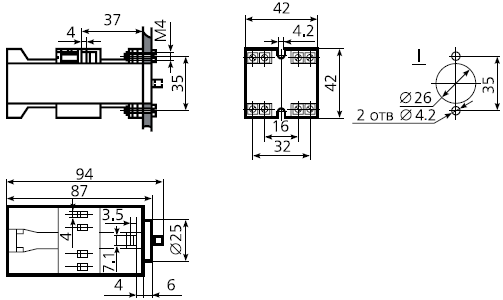

Исполнение для утопленного крепления
с задним присоединением монтажных проводов
винтовыми зажимами.

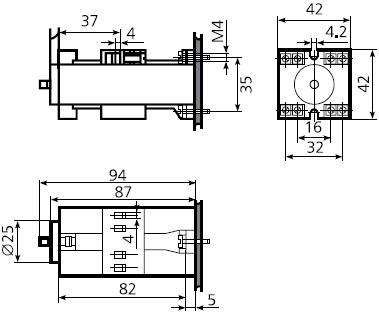

Исполнение для выступающего крепления
с передним присоединением монтажных проводов
винтовыми зажимами.

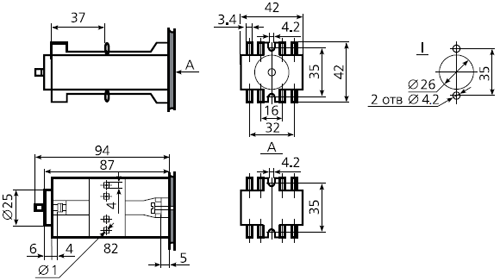

Исполнение для выступающего или утопленного крепления
с передним или задним присоединением монтажных проводов пайкой:
1 - разметка панели для утопленного крепления

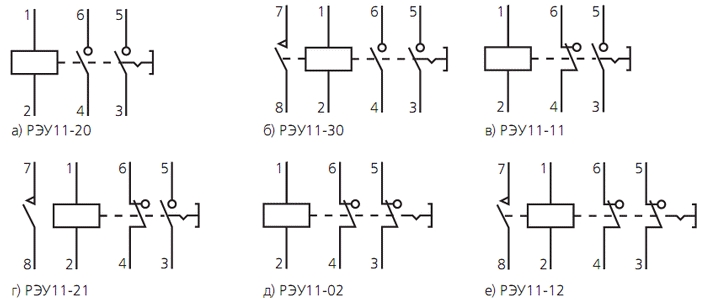

Схемы подключения.





а – с двумя замыкающими контактами без  самовозврата;
б – с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом;
в – с одним замыкающим контактом и одним размыкающим контактом без самовозврата;
г – с одним замыкающим контактом и одним размыкающим контактом без самовозврата и одним замыкающим контактом с самовозвратом;
д – с двумя размыкающими контактами без самовозврата;
е – с двумя размыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом.
