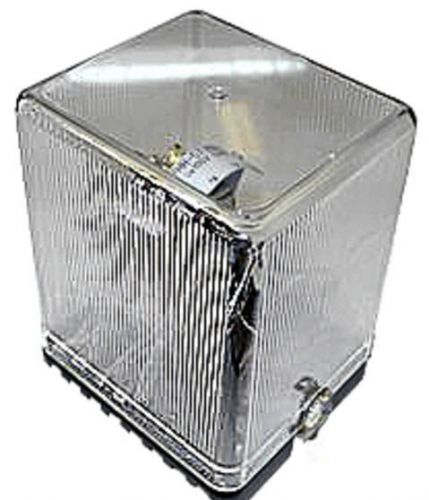

Реле напряжения

РНН 57

Назначение:

Реле РНН 57 применяются в схемах релейной защиты и автоматики энергетических систем в качестве реле максимального напряжения и предназначены для применения в схемах поперечных дифференциальных защит, дистанционных защит с В.Ч. блокировкой, ОАПВ и т.д.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения “4” по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С.

Группа механического исполнения М39 по ГОСТ 17516.1-90.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры:

Номинальное напряжение, В	100
Пределы уставок на напряжение срабатывания реле, В	от 4 до 8
Номинальная частота переменного тока, Гц	50 или 60

Технические данные:

Коэффициент возврата реле, не менее	0,8
Загрубление реле при воздействии напряжения третьей гармоники (150 или 180 Гц), раз, не менее	8
Длительность кратковременного режима работы при напряжении, равном 190 В, с	6
Контакты реле:	1 замыкающий, 1 размыкающий
Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А:
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт	60
- в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА	300
Коммутационная износостойкость, циклы ВО	2500
Потребляемая мощность при номинальном напряжении, ВА, не более	30
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм, не более	116 х 147 х 168
Масса реле, кг, не более	1,6

НТД - ТУ 16-523.500-83

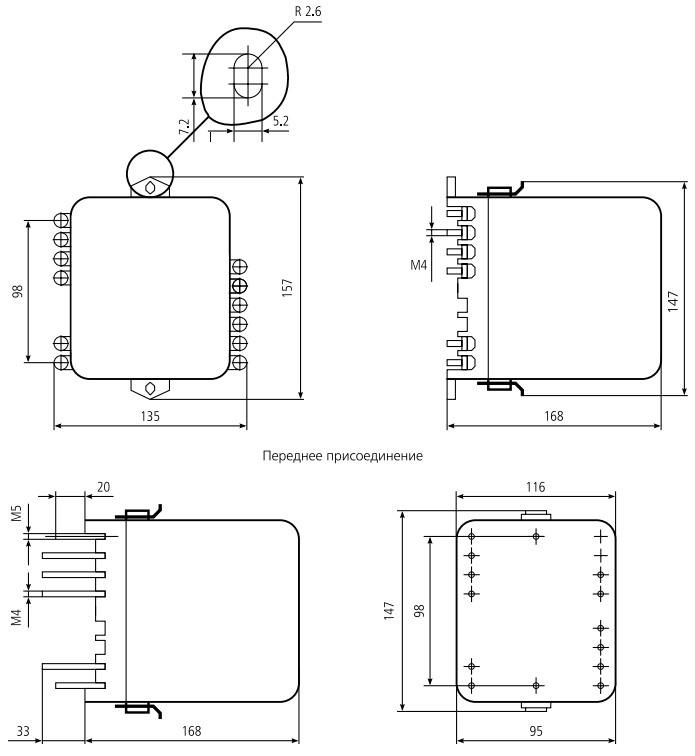

Габаритные размеры :

Схема присоединения :
