Реле напряжения

РЭ-14, РЭ-17

Назначение:

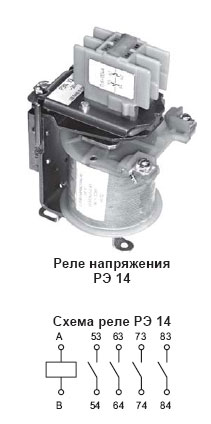

Реле РЭ 14 используются в качестве минимального реле напряжения в схемах НКУ постоянного тока.

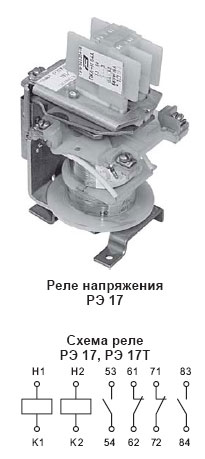

Реле РЭ 17 являются комплектующими изделиями и используются для применения в схемах НКУ электроприводов постоянного тока в качестве реле контроля напряжения и тока, реле РЭ 17Т предназначены для электрооборудования вагонов метрополитена.
Реле РЭ 17 изготавливаются с секционированной катушкой. Первая секция катушки реле - обмотка напряжения (включающая), исполняется на номинальное напряжение 110, 220 В. Вторая секция катушки реле - обмотка напряжения или тока (удерживающая), исполняется на номинальное напряжение - 48; 110 В либо на номинальный ток - 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63 А. В исполнении для метрополитена (РЭ 17Т) включающая обмотка исполняется на номинальное напряжение 75 В и удерживающая обмотка - на номинальное напряжение 75 В.

Технические характеристики:

Присоединение внешних проводов к катушкам					переднее
Потребляемая мощность, Вт, не более: РЭ 14 РЭ 17					30 15
Температура окружающего воздуха, °С: РЭ 14, РЭ 17 РЭ 17Т					от -40 до +55 от -45 до +55 (допускается транспортирование, хранение, в том числе и эксплуатационное при -60)
Допустимые режимы работы: РЭ 14					продолжительный; прерывисто-продолжительный; кратковременный; повторно-кратковременный (ПВ 40%).
РЭ 17					продолжительный; прерывисто-продолжительный; повторно-кратковременный (ПВ 40 %); (для включающей катушки -кратковременный с длительностью включений не более 10 мин.).
Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69)					УЗиТЗ
Тип реле	Категория применения	Номинальное рабочее напряжение, В	Номинальный рабочий ток, А	Параметры нагрузки		Коммутационная износостойкость млн. циклов ВО
РЭ 14 РЭ 17	АС-11	220	1,4	коэффициент мощности cos cp: при включении - 0,7; при отключении - 0,4		3
		380	0,78
		660	0,3
	Д-12	220	0,15	постоянная времени 0,04 с
	ДС-11	220	0,15	постоянная времени 0,066 с
РЭ 17Т	-	75	0,7 1,2*	постоянная времени 0,05 с		1
		110				0,7

* Для двух последовательно соединенных контактов

Структура условного обозначения РЭ-14:

РЭ 14-Х3	Условное обозначение серии
РЭ 14-Х3	Условное обозначение вида реле 4 - минимальное реле напряжения без нормированного коэффициента возврата
РЭ 14-Х3	Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата Т - для тропического климата
РЭ 14-Х3	Категория размещения по ГОСТ 15150-69

Структура условного обозначения РЭ-17:

РЭ 17-Х3	Условное обозначение серии
РЭ 17-Х3	Условное обозначение вида реле 7 - реле напряжения с секционированной катушкой
РЭ 17-Х3	Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата Т - для тропического климата
РЭ 17-Х3	Категория размещения по ГОСТ 15150-69

Структура условного обозначения РЭ-17Т:

РЭ 17T-Х3	Условное обозначение серии
РЭ 17T-Х3	Условное обозначение вида реле 7Т - реле напряжения с секционированной катушкой для электрооборудования вагонов метрополитена
РЭ 17T-Х3	Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата Т - для тропического климата
РЭ 17T-Х3	Категория размещения по ГОСТ 15150-69

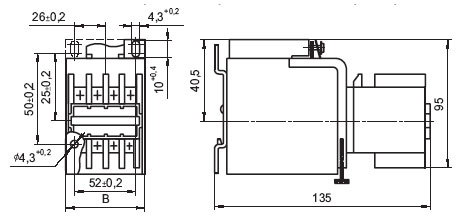

Габаритные и присоединительные размеры РЭ 14:

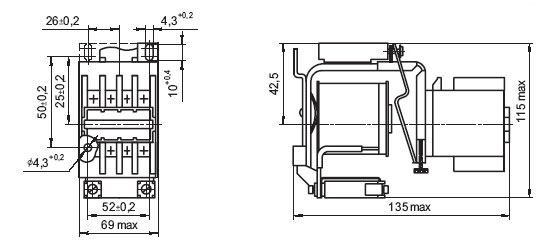

Габаритные и присоединительные размеры РЭ 17 на номинальные токи удерживающей катушки 16÷63 А:
