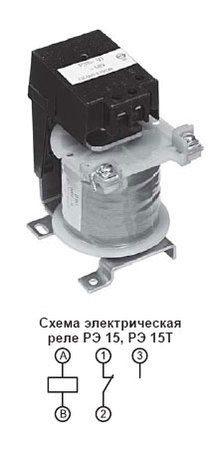

Реле напряжения



РЭ15



Назначение:

Реле предназначены для применения в схемах НКУ постоянного тока в качестве минимального реле напряжения с нормированным коэффициентом возврата, реле РЭ 15Т предназначены для электрооборудования вагонов метрополитена.



Технические характеристики:

Номинальное напряжение контактов (постоянный ток), В	24, 48, 110, 220
Номинальный ток контактов, А	6
Потребляемая мощность (постоянного тока), Вт	30
Допустимые режимы работы	продолжительный прерывисто-продолжительный кратковременный повторно-кратковременный (ПВ 40%)
Механическая износостойкость, млн. циклов ВО	16
Количество и тип контактов	1"п"
Вид присоединения к катушке	переднее (п/п)



 Структура условного обозначения типоисполнения реле напряжения РЭ 15:

РЭ 15-Х3	Условное обозначение серии
РЭ 15-Х3	Условное обозначение вида реле:     5 - минимальное реле напряжения с нормированным коэффициентом возврата;     5Т - минимальное реле напряжения с нормированным коэффициентом возврата для электрооборудования вагонов метрополитена
РЭ 15-Х3	Вид климатического исполнения по ГОСТ 15150-69:     У - для умеренного климата;     Т - для тропического климата
РЭ 15-Х3	Категория размещения по ГОСТ 15150-69



Конструкция и принцип действия:

Реле напряжения имеют конструкцию, состоящую из электромагнита, контактной системы, регулировочного винта и кожуха. Контактная система содержит корпус с запрессованной пластиной и сердечником, якорь с установленными на нем подвижными контактами, неподвижные контакты, возвратную пружину. Контактная система устанавливается на угольнике электромагнита и фиксируется регулировочным винтом.
Изменением зазора между сердечником контактной системы и рабочим полюсом электромагнита (путем перемещения корпуса относительно угольника с помощью регулировочного винта) осуществляется регулировка величины напряжения срабатывания.
Выводы контактов реле допускают присоединение до двух внешних медных и алюминиевых проводников номинальным сечением от 0,75 до 1,5 мм². Допускается присоединение проводников номинальным сечением до 2,5 мм², при этом концы проводников подвергаются обжатию.
Выводы катушек реле напряжения РЭ15 допускают присоединение до двух медных и алюминиевых проводников сечением от 0,75 до 2,5 мм².

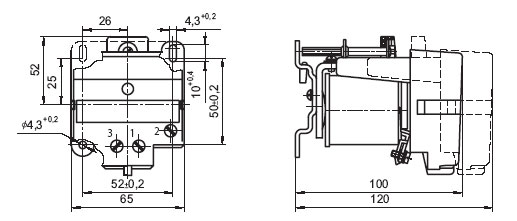

Габаритные, установочные размеры реле РЭ 15, РЭ 15Т:
