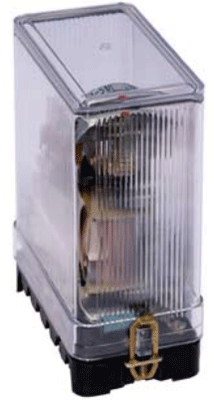

Назначение:
Реле напряжения серий РН-50, РН-150 применяются в схемах релейной защиты и автоматики энергетических систем.
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -20 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00. Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.
Структура условного обозначения:
РНХ5Х/ХХХ-Х4:
РН – реле напряжения;
Х – наличие цифры 1 обозначает реле в унифицированной оболочке;
5 – номер разработки;
Х – назначение реле (1 или 3 – реле максимального напряжения, 4 – реле минимального напряжения);
ХХ – напряжение уставки (1.4, 6.4, 32, 48, 60, 160, 200, 320, 400В);
Х – наличие буквы «Д» – отличительный индекс;
Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
Технические характеристики:
Параметр |
Значение |
|
Класс точности для РН53/60Д, РН153/60Д |
10 |
|
Класс точности для других реле |
5 |
|
Время замыкания замыкающего контакта реле максимального напряжения, с, не более, при отношении входного напряжения к напряжению срабатывания |
1.2 |
0.1 |
2.0 |
0.03 |
|
2.0 (РН53/60Д, РН153/60Д) |
0.05 |
|
1.2 (РН51, РН151) |
0.2 |
|
2.0 (РН51, РН151) |
0.06 |
|
Время размыкания замыкающего контакта реле минимального напряжения при сбросе напряжения от 1.1 до 0.8 напряжения срабатывания, с, не более |
0.05 |
|
Входное сопротивление при последовательном соединении катушек, Ом, не более |
РН51/1.4, РН151/1.4 |
96 |
РН51/6.4, РН151/6.4 2 |
400 |
|
РН51/32, РН151/32 |
15 400 |
|
Коммутационная способность контактов при напряжении |
постоянного тока 250В, τ=0.005с, Вт |
60 |
переменного тока 250В, cosϕ =0.5, В.А |
300 |
|
Коммутационная износостойкость, циклов ВО 2 |
500 |
|
Потребляемая мощность при напряжении срабатывания на минимальной уставке, В.А, не более |
РН53/400, РН153/400, РН54/320, РН154/320 |
0.6 |
РН53/60, РН153/60, РН54/48, РН154/48, РН53/200, РН153/200, РН54/160, РН154/160 |
0.5 |
|
Испытательное напряжение переменного тока частотой 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1 мин без пробоя или перекрытия, В, приложенное |
между токоведущими электрически не связанными частями реле, а также между ними и корпусом |
2 000 |
между контактами в разомкнутом положении |
500 |
|
Масса реле, кг, не более |
РН51, РН53, РН54 |
0.75 |
РН151, РН153, РН154 |
0.85 |
Тип реле |
Исполнение реле по характеру изменения входной воздействующей величины |
Номинальное напряжение, В |
Напряжение срабатывания, В |
Коэффициент возврата |
Род тока |
||
I диапазон |
II диапазон |
I диапазон |
II диапазон |
||||
РН53/60 |
Максимальное |
30 |
60 |
15 -30 |
30 - 60 |
Не менее 0,8 |
Переменный частотой 50 и 60 Гц |
РН153/60 |
30 |
60 |
15 - 30 |
30 - 60 |
|||
РН53/200 |
100 |
200 |
50 - 100 |
100 - 200 |
|||
РН153/200 |
100 |
200 |
50 - 100 |
100 - 200 |
|||
РН53/400 |
200 |
400 |
100 - 200 |
200 - 400 |
|||
РН153/400 |
200 |
400 |
100 - 200 |
200 - 400 |
|||
РН53/60Д |
100 |
200 |
15 - 30 |
30 - 60 |
|||
РН153/60Д |
100 |
200 |
15 - 30 |
30 - 60 |
|||
РН54/48 |
Минимальное |
30 |
60 |
12 - 24 |
24 - 48 |
Не более 1,25 |
|
РН154/48 |
30 |
60 |
12 - 24 |
24 - 48 |
|||
РН54/160 |
100 |
200 |
40 - 80 |
80 - 160 |
|||
РН154/160 |
100 |
200 |
40 - 80 |
80 - 160 |
|||
РН54/320 |
200 |
400 |
80 - 160 |
160 - 320 |
|||
РН154/320 |
200 |
400 |
80 - 160 |
160 - 320 |
|||
РН51/1,4 |
Максимальное |
6 |
12 |
0,7 |
1,4 |
Не менее 0,5 |
Постоянный |
РН151/1,4 |
6 |
12 |
0,7 |
1,4 |
|||
РН51/6,4 |
24 |
60 |
3,2 |
6,4 |
|||
РН151/6,4 |
24 |
60 |
3,2 |
6,4 |
|||
РН51/32 |
48 |
100 |
16 |
32 |
|||
РН151/32 |
48 |
100 |
16 |
32 |
Схема подключения:
РН-53, РН-54, РН-153, РН-154 РН-51, РН-151
Цифровую маркировку контактных соединений, указанную на схемах, реле РН-51, РН-53, РН-54 не имеют.
Габаритные размеры:

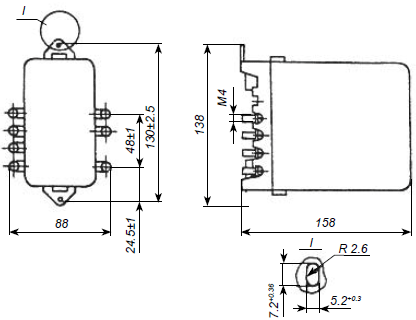

РН-50 (переднее исполнение)

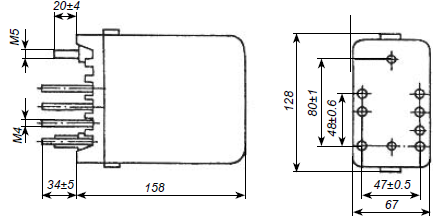

РН-50 (заднее исполнение)

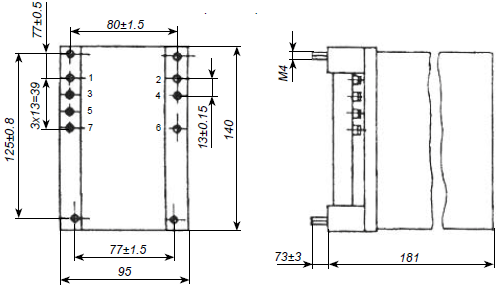

РН-150 (переднее исполнение)

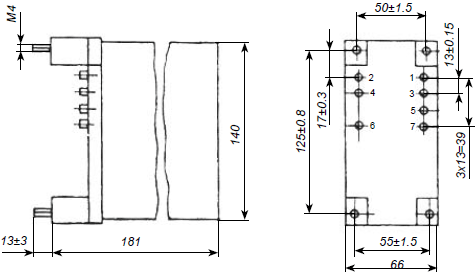

РН-150 (заднее присоединение)
Возможные спецификации:
РН-153, РН-154, РН-51, РН-53/60, РН-53/400, РН-54/48, РН-53/60Д, РН-53/200, РН-54/160, РН-54/320
