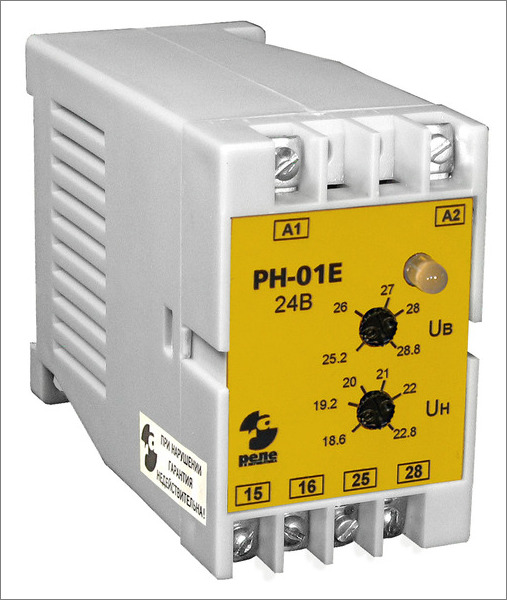

Назначение:
Реле напряжения РН-01Е предназначено для контроля величины напряжения сети переменного тока и применяется в схемах релейной защиты и автоматики электрических систем.
Условия эксплуатации:
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20 до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Степень защиты реле IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку или на плоскость.
Технические характеристики:
Параметр |
Значение |
Потребляемая мощность |
не более 1.5Вт |
Диапазон контролируемых напряжений (по исполнениям) |
|
220В |
170…260В |
110В |
90…130В |
60В |
50…70В |
24В |
19…30В |
Минимальный диапазон контролируемых напряжений (по исполнениям) |
|
220В |
210…230В |
110В |
105…115В |
60В |
57…63В |
24В |
23…25В |
Регулировка порога срабатывания |
потенциометр |
Погрешность установки |
не более 5% |
Средняя основная погрешность |
не более 5% |
Погрешность от измениения температуры на 1°С, не более |
0.1% |
Время срабатывания реле при превышении установленного значения тока |
не более 0.2с |
Время повторной готовности |
не более 2с |
Выходные контакты |
|
Число и род контактов |
1 замыкающий + 1 размыкающий |
Номинальный ток |
5А |
Коммутируемое напряжение |
220V AC/24V DC |
Механическая износостойкость |
5х105 циклов ВО |
Электрическая износостойкость |
1х105 циклов ВО |
Диапазон рабочих температур |
-20…+45°С |
Диапазон температур хранения |
-40…+80°С |
Рабочее положение |
произвольное |
Крепление реле |
на DIN-рейку, на плоскость |
Защита |
IP 40 со стороны лицевой панели |
Максимальное сечение присоединяемых проводов |
2.5 мм2 / с гильзой 1.5 мм2 |
Габаритные размеры |
45х70х100 мм |
Вес реле |
0.15 кг |

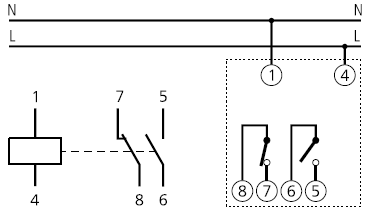

Схема подключения:

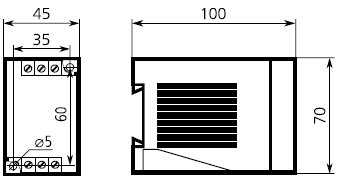

Габаритные размеры:
