Назначение:

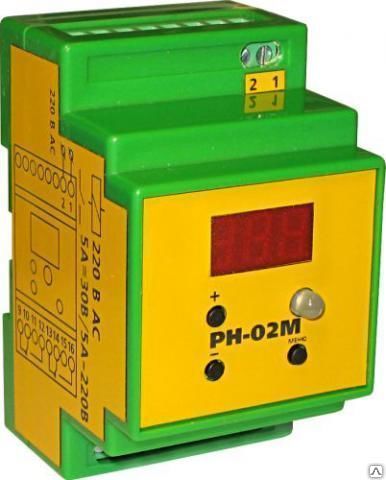

Реле напряжения РН-02М предназначено для контроля соответствия величины напряжения сети 220В 50Гц заданному диапазону и применяется в схемах релейной защиты и автоматики электрических систем.
Технические характеристики:
Параметр |
Значение |
Питание |
от контролируемой цепи |
Диапазон питающих напряжений, В |
120…380 |
Потребляемая мощность |
не более 1.5ВА |
Диапазон контролируемых снижений напряжения, В |
176…209 |
Диапазон контролируемых превышений напряжения, В |
231…264 |
Погрешность измерения напряжения, В |
±1 |
Гистерезис включения реле, В |
3 |
Верхнее и нижнее напряжения срабатывания |
программируются пользователем |
Погрешность от изменения температуры на 1°С |
не более 0.1% |
Время срабатывания реле при выходе напряжения из установленных пределов, с |
не более 0.1 |
Число и род контактов |
2 переключающих |
Номинальный ток, А |
5 |
Коммутируемое напряжение |
220V AC / 24V DC |
Механическая износостойкость |
1х106 циклов ВО |
Электрическая износостойкость |
5х105 циклов ВО |
Диапазон рабочих температур |
-20…+45°С |
Диапазон температур хранения |
-40…+80°С |
Рабочее положение |
произвольное |
Крепление реле |
на DIN-рейку |
Защита |
IP 40 со стороны лицевой панели |
Сечение присоединяемых проводов |
2.5мм2 /с гильзой 1.5мм2 |
Габаритные размеры |
87х58х58мм |
Вес реле, кг |
0.15 |
Схема подключения:

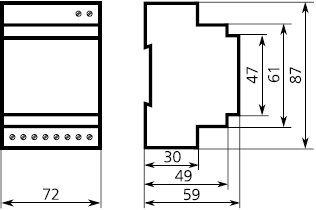

Габаритные размеры:
