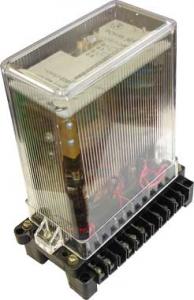

РСН 14, РСН 15, РСН 16, РСН 17

Назначение:

Реле напряжения серий РСН 14, РСН 15, РСН 16, РСН 17 предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (РСН 14, РСН 15) и на понижение напряжения (РСН 16, РСН 17) и используются в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Питание цепей оперативного тока реле осуществляется от источника постоянного или переменного тока напряжением 220 В.



Условия эксплуатации:

• высота над уровнем моря не более 2000 м;
• диапазон рабочих температур окружающего воздуха от - 20 до + 55 ° C;
• верхнее значение относительной влажности воздуха не более 80% при температуре 25° С для исполнения УХЛ4 и не более 98% при температуре 35° С для исполнения О4;
• установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону;
• группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3 g.
• степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.



Технические данные:

Тип реле	Исполнение реле по харак- теру изменения входной воздей- ствующей величины	Часто- та, Гц	Род тока	Напря- жение  питания, В	Коэф- фици- ент воз- врата	Класс точ- ности	Напряжение  срабатывания, В		Номиналь- ное напря- жение, В
							при диапазоне уставок
							1	2	1	2
РСН 14-23	максимальное	50	пост	220		0,9
РСН 15-23			перем		5	0,9	12-30	24-60	30	60
РСН 16-23	минимальное		пост			1,1
РСН 17-23			перем			1,1
РСН 14-50	максимальное	60	пост			0,9
РСН 15-50			перем		5	0,9	12-30	24-60	30	60
РСН 16-50	минимальное		пост			1,1
РСН 17-50			перем			1,1
РСН 14-25	максимальное	50	пост
РСН 15-25		60	перем		10	0,9	15-7,5	30-75	100	200
РСН 14-52		50	пост
РСН 15-52		60	перем
РСН 14-28	максимальное	50	пост			0,9
РСН 15-28			перем		5	0,9	40-100	80-200	100	200
РСН 16-28	минимальное		пост			1,1
РСН 17-28			перем			1,1
РСН 14-55	максимальное	60	пост			0,9
РСН 15-55			перем		5	0,9	40-200	40-200	100	200
РСН 16-55	минимальное		пост			1,1
РСН 17-55			перем			1,1
РСН 14-30	максимальное	50	пост
РСН 15-30			перем		5	0,95	50-125	100-250	100	240
РСН 14-57		60	пост
РСН 15-57			перем
РСН 14-33	максимальное	50	пост			0,9
РСН 15-33			перем		10	0,9	80-200	160-200	200	400
РСН 16-33	минимальное		пост			1,1
РСН 17-33			перем			1,1
РСН 14-59	максимальное	60	пост.			0,9
РСН 15-59			перем		10	0,9
РСН 16-59	максимальное		пост.			1,1
РСН 17-59			перем			1,1

Время замыкания замыкающего контакта реле максимального напряжения (реле серий РСН 14, РСН 15), с, не более:

• при напряжении равном 1,2Uср 0,06
• при напряжении, равном 2U ср 0,04

Время замыкания размыкающего контакта реле минимального напряжения (реле серий РСН 16, РСН 17) при уменьшении напряжения с номинального до 0,8 напряжения возврата, с, не более 0,06

Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В, не более:

• в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт 30
• в цепях переменного тока при коэффициенте мощности не менее 0,4, ВА 250

Коммутационная износостойкость, циклов ВО, не менее 12500

Механическая износостойкость реле, циклов ВО, не менее 100000

Потребляемая мощность по цепи питания:

• РСН 14, РСН 16, Вт, не более:
       - в нормальном режиме - 7
       - в режиме срабатывания - 8,5
• РСН 15, РСН 17, ВА, не более:
       - в нормальном режиме - 7
       - в режиме срабатывания - 8,5

Конструктивное исполнение по способу присоединения проводников: переднее, заднее (винтом)

Габаритые размеры. мм, не более: 66 х 152 х 181

Масса реле, кг, не более 1,0



Структура условного обозначения РСН ХХ-ХХ-Х Х4:

РСН - реле статическое напряжения;
ХХ - порядковый номер разработки:
     14 - для реле максимального напряжения с питанием от цепей напряжения оперативного постоянного тока;
     15 - для реле максимального напряжения с питанием от цепей напряжения оперативного переменного тока;
     16 - для реле минимального напряжения с питанием от цепей напряжения оперативного постоянного тока;
     17 - для реле минимального напряжения с питанием от цепей напряжения оперативного переменного тока;
ХХ - максимальная уставка по напряжению:
     23 - 30 В, 50 Гц;
     25 - 37,5 В, 50 Гц;
     28 - 100 В, 50 Гц;
     30 - 125 В, 50 Гц;
     33 - 200 В, 50 Гц;
     50 - 30 В, 60 Гц;
     52 - 37,5 В, 60 Гц;
     55 - 100 В, 60 Гц;
     57 - 125 В, 60 Гц;
     59 - 200 В, 60 Гц;
Х - вид и способ присоединения внешних проводников:
     1 - переднее присоединение с винтовыми зажимами;
     5 - заднее присоединение с винтовыми зажимами;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

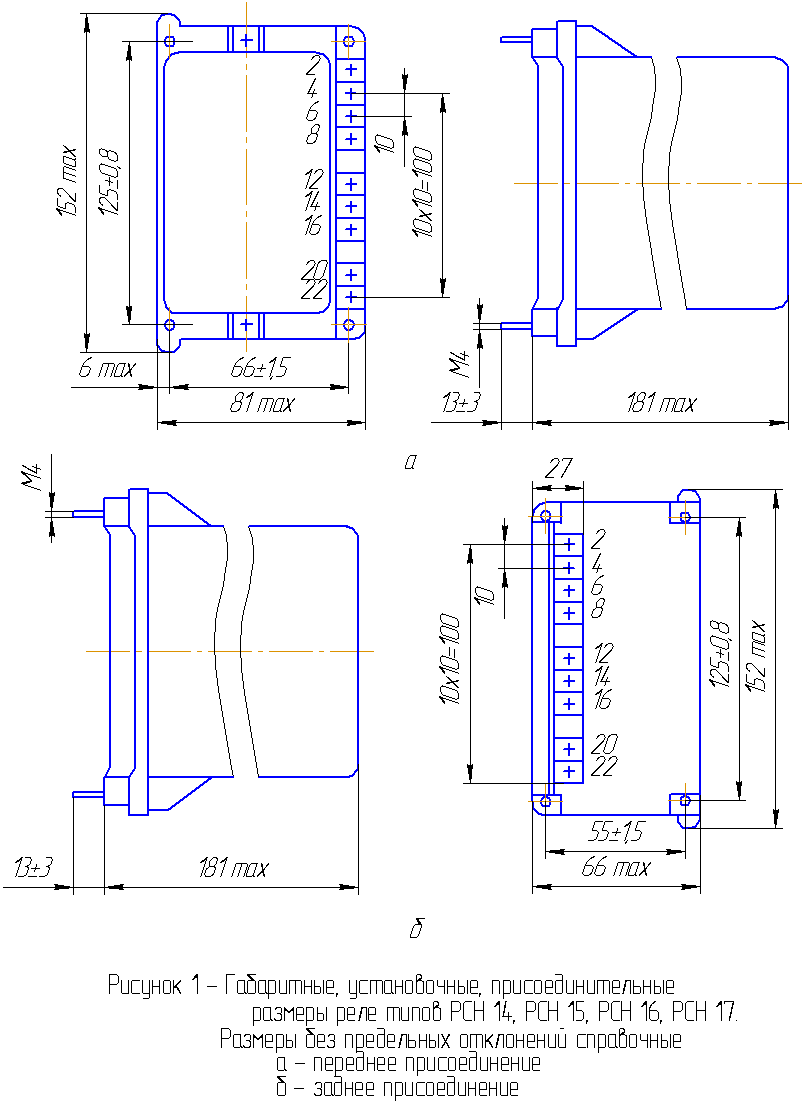

Габаритные размеры :



Таблица типоисполнений :

Тип реле*	Напряжение срабатывания, В	Номинальное напряжение, В		Потребляемая мощность при напряжении срабатывания минимальной уставки, ВА
		I диапазон	II диапазон
РСН 14-23-х	12-60	30	60	0,025
РСН 14-25-х	15-75	100	200	0,11
РСН 14-28-х	40-200	100	200	0,1
РСН 14-30-х	50-250	120	240	0,11
РСН 14-33-х	80-400	200	400	0,1
РСН 15-23-х	12-60	30	60	0,025
РСН 15-25-х	15-75	100	200	0,11
РСН 15-28-х	40-200	100	200	0,1
РСН 15-30-х	50-250	120	240	0,11
РСН 15-33-х	80-400	200	400	0,1
РСН 16-23-х	12-60	30	60	0,025
РСН 16-28-х	40-200	100	200	0,1
РСН 16-33-х	80-400	200	400	0,1
РСН 17-23-х	12-60	30	60	0,025
РСН 17-28-х	40-200	100	200	0,1
РСН 17-33-х	80-400	200	400	0,1
РСН 14-50-х	12-60	30	60	0,025
РСН 14-52-х	15-75	100	200	0,11
РСН 14-55-х	40-200	100	200	0,1
РСН 14-57-х	50-250	120	240	0,11
РСН 14-59-х	80-400	200	400	0,1
РСН 15-50-х	12-60	30	60	0,025
РСН 15-52-х	15-75	100	200	0,11
РСН 15-55-х	40-200	100	200	0,1
РСН 15-57-х	50-250	120	240	0,11
РСН 15-59-х	80-400	200	400	0,1
РСН 16-50-х	12-60	30	60	0,025
РСН 16-55-х	40-200	100	200	0,1
РСН 16-59-х	80-400	200	400	0,1
РСН 17-50-х	12-60	30	60	0,025
РСН 17-55-х	40-200	100	200	0,1
РСН 17-59-х	80-400	200	400	0,1

* - пятая цифра в обозначении типа: "1" - переднее присоединение; "5" - заднее присоединение

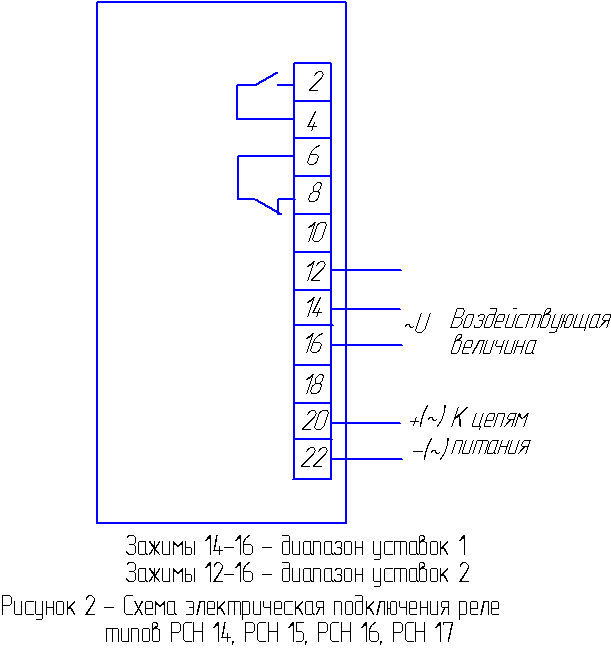

Схема присоединения :
