РСН

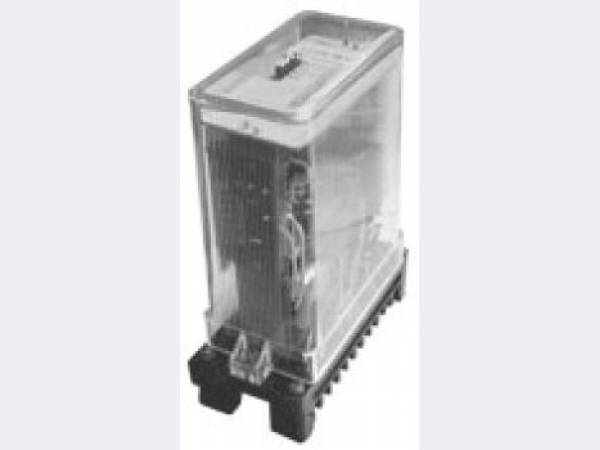

РСН 14М, РСН 15М, РСН 16М, РСН 17М
Назначение:
Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (РСН 14М, РСН 15М) и на понижение напряжения (РСН 16М, РСН 17М) и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Реле серий РСН 14М - РСН 17М, в отличие от реле серий РСН 14 - РСН 17, имеющих пять типоисполнений по максимальной уставке напряжения срабатывания, имеют три типоисполнения с расширенным диапазоном напряжения срабатывания, и конструктивно выполнены в малогабаритном корпусе.
Условия эксплуатации:
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3 g.
Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики:
|
Класс точности |
5 |
|
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт |
30 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, ВА |
250 |
|
Коммутационная износостойкость, циклы ВО |
12 500 |
|
Потребляемая мощность по цепи питания при номинальном напряжении: |
|
|
- для реле серий РСН 14М, РСН 16М, Вт, не более |
4 |
|
- для реле серий РСН 15М, РСН 17М, ВА |
7 |
|
Механическая износостойкость, циклы ВО |
100 000 |
|
Габаритные размеры, мм |
71х89х96 |
|
Масса реле, кг, не более |
0,4 |
НТД - ТУ 16-647.011-84
Структура условного обозначения РСН XX М - XX X4:
РСН - реле статическое напряжения;
XX - порядковый номер разработки:
14 - для реле максимального напряжения с питанием от цепей напряжения оперативного постоянного тока;
15 - то же, с питанием от переменного тока;
16 - для реле минимального напряжения с питанием от цепей напряжения оперативного постоянного тока;
17 - то же, с питанием от переменного тока;
М - малогабаритное;
XX - максимальная уставка по напряжению:
23 - 70 В, 50 Гц;
50 - 70 В, 60 Гц;
28 - 210 В, 50 Гц;
55 - 210 В, 60 Гц;
33 - 420 В, 50 Гц;
59 - 420 В, 60 Гц;
X4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
Таблица типоисполнений :
|
Тип реле |
Исполнение реле по характеру изменения входной воздействующей величины |
Час-тота, Гц |
Напря-жение питания, В |
Коэф-фициент возврата |
Диапазон уставок напряжения сраба-тывания, В |
Номинальное напряжение, В |
Мощность, потребляемая реле при номинальном напряжении, ВА |
|
РСН 14М-23 |
максимальное |
50 |
220 |
>0,9 |
10 - 70 |
100 |
0,4 |
|
РСН 15М-23 |
220 |
||||||
|
РСН 16М-23 |
минимальное |
220 |
<1,1 |
||||
|
РСН 17М-23 |
220 |
||||||
|
РСН 14М-50 |
максимальное |
60 |
220 |
>0,9 |
|||
|
РСН 15М-50 |
220 |
||||||
|
РСН 16М-50 |
минимальное |
220 |
<1,1 |
||||
|
РСН 17М-50 |
220 |
||||||
|
РСН 14М-28 |
максимальное |
50 |
220 |
>0,9 |
30 - 210 |
200 |
0,8 |
|
РСН 15М-28 |
220 |
||||||
|
РСН 16М-28 |
минимальное |
220 |
<1,1 |
||||
|
РСН 17М-28 |
220 |
||||||
|
РСН 14М-33 |
максимальное |
60 |
220 |
>0,9 |
|||
|
РСН 15М-55 |
220 |
||||||
|
РСН 16М-55 |
минимальное |
220 |
<1,1 |
||||
|
РСН 17М-55 |
220 |
||||||
|
РСН 14М-33 |
макси-маль-ное |
50 |
220 |
>0,9 |
60 - 420 |
400 |
0,8 |
|
РСН 15М-33 |
220 |
||||||
|
РСН 16М-33 |
минимальное |
220 |
<1,1 |
||||
|
РСН 17М-33 |
220 |
||||||
|
РСН 14М-59 |
максимальное |
60 |
220 |
>0,9 |
|||
|
РСН 15М-59 |
220 |
||||||
|
РСН 16М-59 |
минимальное |
220 |
<1,1 |
||||
|
РСН 17М-59 |
220 |

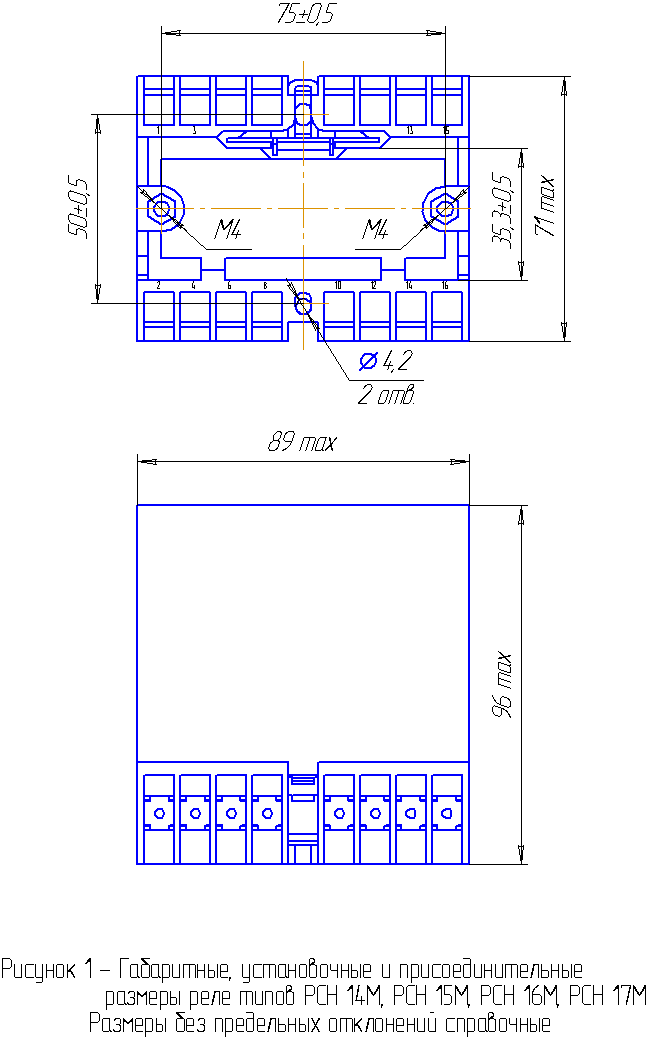

Габаритные размеры :
