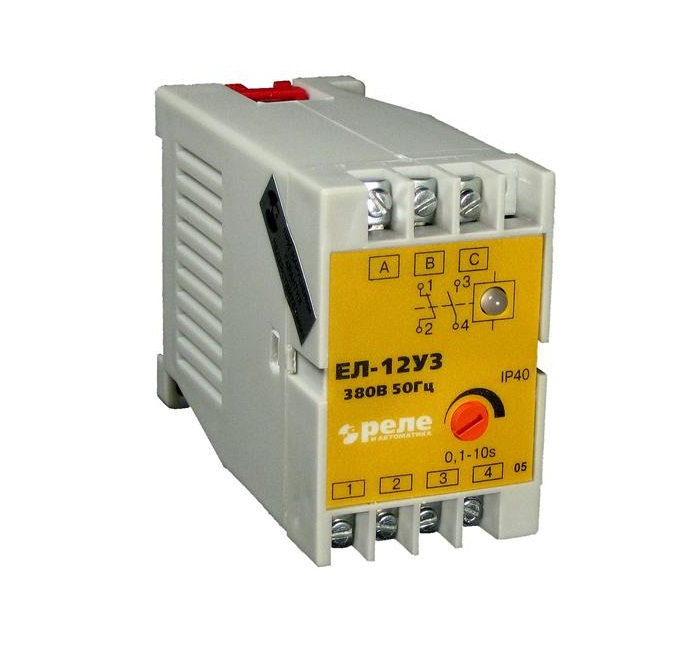

Назначение:
Реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е предназначены для использования в схемах автоматического управления для контроля наличия и симметрии напряжений. Реле могут также использоваться для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:
источников и преобразователей электрической энергии – реле ЕЛ-11Е;
трехфазных асинхронных двигателей общепромышленных серий мощностью до 100 кВт – реле ЕЛ-12Е;
трехфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью до 75 кВт – реле ЕЛ-13Е.
Условия эксплуатации:
Высота над уровнем моря до 2000м. Диапазон рабочих температур – от -20°С до +45°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве – произвольное.
Технические характеристики:
Параметр |
Значение |
||
ЕЛ-11Е |
ЕЛ-12Е |
ЕЛ-13Е |
|
Напряжение питания |
100, 110, 220, 380, 400В |
100, 220, 380В |
220, 380В |
Питание реле |
от контролируемой 3-фазной сети |
||
Потребляемая мощность |
не более 9Вт |
||
Допуск напряжения питания |
-15…+10% |
||
Срабатывание реле |
|||
при однофазном снижении напряжения |
(0.6±0.05)Uфн |
(0.7±0.05)Uфн |
(0.75±0.05)Uфн |
при симметричном снижении фазных напряжений |
не менее 0.7 Uфн |
не менее 0.5 Uфн |
|
при обрыве одной или двух фаз |
срабатывает |
||
при обратном порядке чередования фаз |
срабатывает |
не срабатывает |
|
Регулировка выдержки времени |
потенциометр |
||
Выходные контакты |
|||
Число и род контактов |
1 замыкающий + 1 размыкающий |
||
Номинальный ток |
5А |
||
Коммутируемое напряжение |
220V AC / 24V DC |
||
Механическая износостойкость |
5х105 циклов ВО |
||
Электрическая износостойкость |
1х105 циклов ВО |
||
Диапазон рабочих температур |
-20…+45°С |
||
Диапазон температур хранения |
-40…+80°С |
||
Рабочее положение |
произвольное |
||
Крепление реле |
на DIN-рейку или на плоскость |
||
Защита |
IP 40 со стороны лицевой панели |
||
Сечение присоединяемых проводов |
2.5мм2 /с гильзой 1.5мм2 |
||
Габаритные размеры |
45х70х100мм |
||
Вес реле |
0.3кг |
0.25кг |
0.3кг |
Схема подключения:

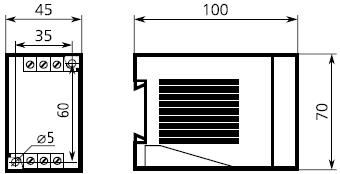

Габаритные размеры:
Возможные спецификации:
ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е
