ЕЛ

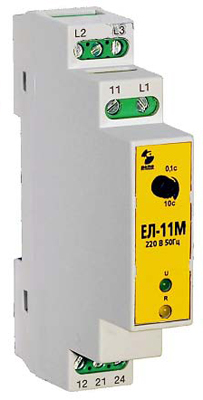

ЕЛ-11М, ЕЛ-12М, ЕЛ-13М

Назначение:

Реле контроля трехфазного напряжения ЕЛ-11М, ЕЛ-12М, ЕЛ-13М предназначены для использования в схемах автоматического управления для контроля наличия и симметрии напряжений. Реле могут также использоваться для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:

источников и преобразователей электрической энергии – реле ЕЛ-11М;

трехфазных асинхронных двигателей общепромышленных серий мощностью до 100 кВт – реле ЕЛ-12М;

трехфазных асинхронных реверсивных двигателей и электроприводов мощностью до 75 кВт – реле ЕЛ-13М.

Условия эксплуатации:

Высота над уровнем моря до 2000м.

Диапазон рабочих температур - от -25°С до +55°С.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение в пространстве – произвольное.

Технические характеристики:

Параметр	Значение
Параметр	ЕЛ-11М	ЕЛ-12М	ЕЛ-13М
Напряжение питания (линейное)	100, 110, 175, 220, 380, 400, 415В	100, 110, 175, 220, 380, 400, 415В	100, 110, 175, 220, 380, 400, 415В
Номинальная частота питающей сети	50Гц
Питание реле	от контролируемой 3-фазной сети
Потребляемая мощность	не более 2ВА
Срабатывание реле
при снижении фазных напряжений	не менее 0.8 Uном	не менее 0.5 Uном
при обрыве одной или двух фаз	срабатывает*	срабатывает*	срабатывает
при обратном порядке чередования фаз	срабатывает	срабатывает	не срабатывает
при «слипании» фаз	срабатывает*	срабатывает*	срабатывает
при асимметрии фаз	>30%*	>25%*	>25%
при повышении напряжения	1.3Uном	1.3Uном	1.3Uном
Регулировка выдержки времени	есть	есть	нет
Задержка срабатывания	0.1…10с	0.1...10с	0.15с
Выходные контакты
Число и род контактов	1 замыкающий + 1 размыкающий
Номинальный ток	8А
Коммутируемое напряжение	220В 50Гц / 24В пост.
Механическая износостойкость	10х106 циклов ВО
Электрическая износостойкость	1х105 циклов ВО
Диапазон рабочих температур	-25…+55°С
Диапазон температур хранения	-40…+80°С
Рабочее положение	произвольное
Крепление реле	на DIN-рейку
Защита	IP 40 со стороны лицевой панели
Сечение присоединяемых проводов	2.5мм2 /с гильзой 1.5мм2
Габаритные размеры	17.5х90х66мм
Вес реле	0.1кг	0.1кг	0.1кг

* — регулируемая (0.1…10с) задержка срабатывания

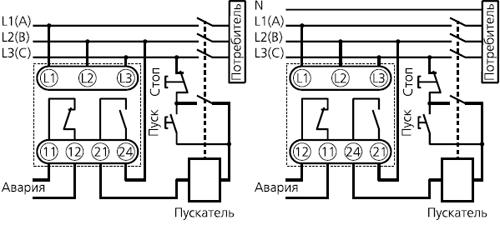

Схема подключения:

Габаритные размеры:
