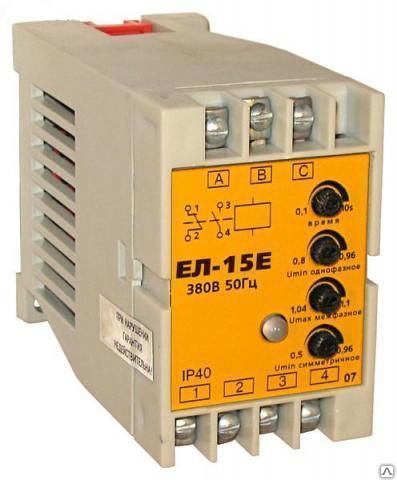

Назначение:
Реле контроля трехфазного напряжения ЕЛ-15Е предназначено для использования в схемах контроля наличия и порядка чередования фаз в сетях трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:
источников и преобразователей электрической энергии;
трехфазных асинхронных двигателей общепромышленных серий мощностью до 100 кВт.
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур – от -20°С до +45°С..
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в пространстве – произвольное.
Технические характеристики:
Параметр |
Значение |
|
Напряжение питания |
380В |
|
Питание реле |
от контролируемой 3–фазной сети |
|
Потребляемая мощность |
не более 9Вт |
|
Допуск напряжения питания |
-15…+10% |
|
Срабатывание реле |
при однофазном снижении напряжения |
(0.8…0.96)Uфн с выдержкой времени |
при симметричном снижении фазных напряжений |
(0.5…0.94)Uфн с выдержкой времени |
|
при обрыве одной или двух фаз |
срабатывает с выдержкой времени |
|
при повышении межфазного напряжения |
(1.1…1.2)Uфн без выдержки времени |
|
при обратном порядке чередования фаз |
срабатывает без выдержки времени |
|
при «слипании» фаз |
срабатывает без выдержки времени |
|
при обрыве трех фаз |
срабатывает без выдержки времени |
|
Диапазон задержки времени срабатывания |
0.1…10с |
|
Число и род контактов |
1 замыкающий + 1 размыкающий |
|
Номинальный ток |
5А |
|
Коммутируемое напряжение |
220V AC / 24V DC |
|
Механическая износостойкость |
5х105 циклов ВО |
|
Электрическая износостойкость |
1х105 циклов ВО |
|
Диапазон рабочих температур |
-20…+45°С |
|
Диапазон температур хранения |
-40…+80°С |
|
Рабочее положение |
произвольное |
|
Крепление реле |
на DIN-рейку или на плоскость |
|
Степень защиты |
реле |
IP 40 |
клеммной колодки |
IP 10 |
|
Сечение присоединяемых проводов |
2.5мм2 /с гильзой 1.5мм2 |
|
Габаритные размеры |
45х70х100мм |
|
Вес реле, не более |
0.25кг |

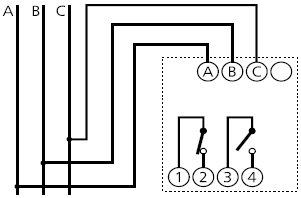

Схема подключения:

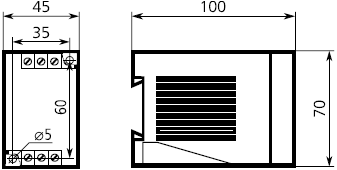

Габаритные размеры:
