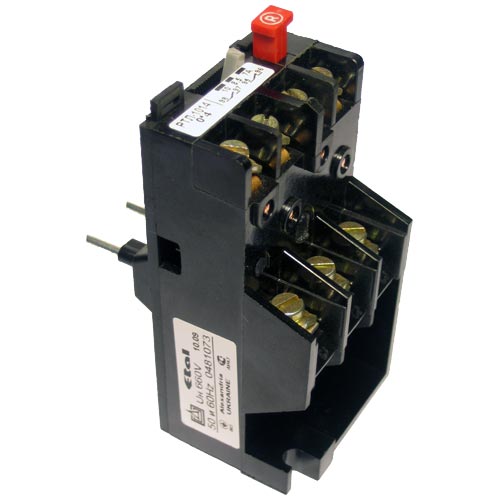

Реле тепловое



РТЛ

Назначение:

Тепловое реле РТЛ предназначено для обеспечения защиты асинхронных трехфазовых электродвигателей от токовых перегрузок, продолжительность которых превышает допустимую норму. Тепловые реле РТЛ обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз.

Выпускаются реле тепловые РТЛ с диапазоном тока от 0.1 до 86 А.

Реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ). Клеммники КРЛ используются для индивидуальной установки РТЛ.

Необходимо соблюдать условия эксплуатации тепловых реле:

• стабильная работа РТЛ обеспечивается в пределах температур, не превышающих +55°С и не опускающихся ниже 40°С;
• расположение над уровня моря не должно превышать 2км;
• недопустима работа РТЛ в условиях взрывоопасной среды, а также в условиях повышенной влажности;
• повышенного содержания в окружающем воздухе агрессивных газов также недопустимо по причине их разрушающего воздействия на материалы, из которых изготовлено реле ;
• тепловое реле РТЛ должно крепиться на вертикальной поверхности, при этом регулятор тока несрабатывания должен быть направлен вперед, а крышка теплового реле должна быть направлена вверх, допустимые отклонения не должны превышать 15° в любом направлении;
• диапазон вибрации места крепления теплового реле должен быть в пределах 10-100Гц.

Тепловое реле РТЛ надежно предотвращает негативные последствия, которые могут возникнуть при сбое функционирования одной из фаз по причине разрыва.

Наша компания предлагает тепловые реле РТЛ и клеммники КРЛ, которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку.

Номинальный ток контактов равен 10 А.



Структура условного обозначения  РТЛ-ХХХХ Х4 С:

• РТЛ - Обозначение серии
• Х - Цифра, обозначающая номинальный ток реле:
• 1 - исполнение на 25 А;
• 2 - исполнение на 80 А.
• ХХХ - Цифры, обозначающие исполнение по току несрабатывания по табл.
• Х - Д - буква обозначающая исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-4160ДМ, ПМЛ-4560ДМ.
• Х - К - буква, обозначающая исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-3000Д.
• Х - М - буква, обозначающая исполнение реле со степенью защиты контактных зажимов ІР20 по ГОСТ 14255-69.
• Х - Буква, характеризующая климатическое исполнение по ГОСТ 15150-69 (0*, 0; ОМ).
• 4 - Цифра, характеризующая категорию размещения по ГОСТ 15150-69
•  С- Буква, обозначающая наличие одного размыкающего контакта;
  отсутствие буквы означает исполнение реле с одним размыкающим и одним замыкающим контактами.



Технические характеристики:

Номинальный ток пускателя, А	Тип реле	Пределы регулирования тока несрабатывания, А	Номинальное напряжение, В	Мощность, потребляемая одним полюсом, Вт	Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60 Гц
					220	380	440	500	660
10	РТЛ100104	0.1 – 0.17	660	2.15	-	-	-	-	-
	РТЛ100204	0.16 – 0.26		2.25	-	-	-	-	-
	РТЛ100304	0.24 – 0.4		2.05	-	-	-	-	-
	РТЛ100404	0.38 – 0.65		1.99	-	-	-	-	0.37
	РТЛ100504	0.61 – 1.0		2.0	-	-	-	0.37	0.75
	РТЛ100604	0.95 – 1.6		2.0	-	0.37	-	0.75	1.1
	РТЛ100704	1.5 – 2.6		1.80	0.37	0.75	0.75	1.1	1.5
	РТЛ100804	2.4 – 4.0		1.87	0.75	1.5	1.5	2	3
	РТЛ101004	3.8 – 6.0		1.84	1.1	2.2	2.2	3	4
	РТЛ101204	5.5 – 8.0		1.68	1.8	3	3	4	5.5
	РТЛ101404	7.0 – 10.0		1.75	2.2	4	3.7	5.5	7.5
16	РТЛ101604	9.5 – 14.0		3.0	3	5.5	5.5	7.5	10
	РТЛ102104	13.0 – 19.0		3.0	4	7.5	7.5	10	15
25	РТЛ101604	9.5 – 14.0		3.0	3	5.5	5.5	7.5	10
	РТЛ102104	13.0 – 19.0		3.0	4	7.5	7.5	10	15
	РТЛ102204	18 – 25		3.0	5.5	11	11	15	18.5
40	РТЛ205304	23 – 32		2.43	7.5	15	15	18.5	22
	РТЛ205504	30 – 41		3.03	10	18.5	18.5	22	30
	РТЛ2053К	23-32		2.43	7.5	15	15	18.5	22
	РТЛ2055К	30-41		3.03	10	18.5	18.5	22	30
63	РТЛ205504	30 – 41		3.03	10	18.5	18.5	22	30
	РТЛ205704	38 – 52		3.30	11	22	25	30	37
	РТЛ205904	47 – 64		3.69	15	25	30	37	45
	РТЛ206104	54 – 74		4.38	18.5	30	37	45	55
80	РТЛ206104	54 – 74		4.38	18.5	30	37	45	55
	РТЛ206304	63 – 86		5.62	22	37	45	50	76
	РТЛ2061ДМ04	54-74		4.38	18.5	30	37	45	55
	РТЛ2063ДМ04	63-86		5.62	22	37	45	50	70



Тип реле	Диапазон регулирования номинального тока несрабатывания, А
Номинальный ток 25А
РТЛ-1001	0,1…0,17
РТЛ-1012	0,16…0,26
РТЛ-1003	0,24…0,4
РТЛ-1004	0,38…0,65
РТЛ-1015	0,61…1
РТЛ-1006	0,95…1,6
РТЛ-1007	1,5…2,6
РТЛ-1008	2,4…4
РТЛ-1010	3,8…6
РТЛ-1012	5,5…8
РТЛ-1014	7…10
РТЛ-1016	9,5…14
РТЛ-1021	13…19
РЛТ-1022	18…25
Номинальный ток 80А
РТЛ-2053	23-32
РТЛ-2055	30-41
РТЛ-2057	38-52
РТЛ-2059	47-64
РТЛ-2061	54-74
РТЛ-2063	63-86
