Реле тепловое

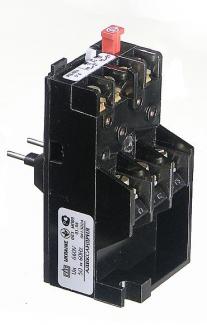

РТЛ 2, на токи 40, 63, 80А

Назначение:

Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00, 1р+1з,на токи 40,63,80А.
Выпускаются электротепловые реле с диапазоном тока от 0,1 до 510 А.
Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.

 Буква М обозначает исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255-69. Отсутствие буквы обозначает исполнение реле со степенью защиты IP00.
Номинальный ток контактов от 40 до 80А. Степень защиты IP20, для реле электротепловых 2М, К, ДМ. С 1р+1з контактом.
 Пределы регулирования тока несрабатывания, А - от 23 до 86
Номинальное напряжение, В - 660
Габаритные размеры - 75х76,3х116 мм.
Масса, кг - 0,505.

Структура условного обозначения:

РТЛ – Х₁ ХХХ₂ Х₃ Х₄ Х₅ Х₆ 4

РТЛ – Условное обозначение серии.

Х₁ – Цифра, обозначающая номинальный ток реле: 1-10-25А; 2-40-80А; 3-100-250А; 4-400А.

ХХХ₂ – Цифры, обозначающие исполнение реле по диапазону регулирования тока несрабатывания по таблице выбора.

Х₃ – Д - буква, обозначающая исполнение реле РТЛ-2061 и РТЛ-2063 для установки с контакторами ПМЛ-4160ДМ, ПМЛ-4560ДМ

Х₄ - К - буква, обозначающая исполнение реле РТЛ-2053 и РТЛ-2055 со степенью защиты контактных зажимов IP20 по ГОСТ 14255 для установки с контакторами ПМЛ-3000Д.

Х₅ – М - буква, обозначающая исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255 . Отсутствие букв ы означает исполнение реле со степенью защиты контактных зажимов IP00.

Х₆ – Буква, характеризующая климатическое исполнение по ГОСТ 15150 (О*, О, ОМ)

4 - Цифра, обозначающая категорию размещения по ГОСТ 15150
