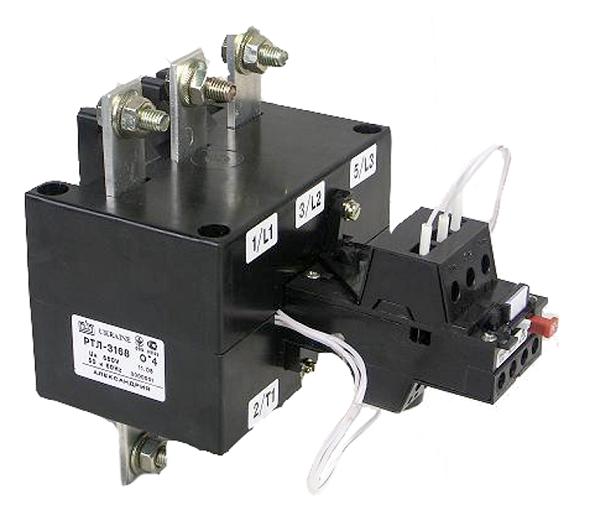

Реле тепловое

РТЛ 3 на токи 125, 170, 270А

Реле РТЛ-3125, 3170, 3270.

РТЛ-3125       74 - 125 А;

РТЛ-3170     102 - 170 А;

РТЛ-3270     165-270А.

Назначение:

Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00, 1р+1з,на токи 125, 170, 270А.
Выпускаются электротепловые реле с диапазоном тока от 0,1 до 510 А.
Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.

Габаритные размеры - 129х160х176 мм. Крепление реле 4 винта М6.

Реле РТЛ-3 будет комплектоваться с ранее освоенными магнитными пускателями  ПМЛ-5100, ПМЛ-6100.

Номинальное напряжение реле - 660 В;
Номинальный ток реле - 125, 170, 270А;
Масса реле - не более 1,8 кг.
Пределы регулирования номинального тока несрабатывания
РТЛ-3125       74 - 125 А;        РТЛ-3170     102 - 170 А;           РТЛ-3270     165-270А.
Мощность, потребляемая одним полюсом не более 2,1 Вт;
