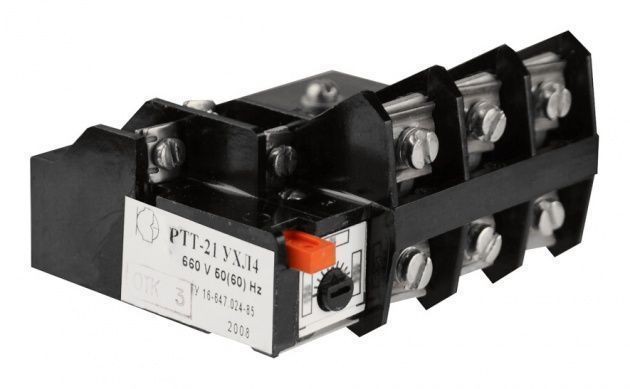

Назначение:
Реле серии РТТ предназначены для защиты трёхфазных электродвигателей с коротко-замкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Реле имеют исполнение для установки на металлических и изоляционных панелях, рейках комплектного устройства и специальное исполнение для установки с пускателями ПМА, ПМ12. Трёхполюсное исполнение реле , применение несменных нагревательных элементов и ускоренное срабатывание при обрыве фазы повышают надёжность защиты электродвигателей по сравнению с однополюсным и двухполюсным исполнением реле .
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле , а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 10 до 100Гц при ускорении не более 1g.
Рабочее положение вертикальное, регулятором тока несрабатывания вперёд, крышкой вверх (допускается отклонение от рабочего положения до 15 в любую сторону).
Структура условного обозначения:
РТТ-IUKP Х4:
РТТ - реле электротепловое токовое;
I - исполнение по номинальному току реле (1 - на 40А, 2 - на 80А, 3 - на 160А);
U - способ установки реле
(1 - исполнение на все токи для индивидуальной установки и для комплектации реле исполнения на 80А с пускателями ПМА-3000;
2 - исполнение на токи 80 и 160А для комплектации с пускателями ПМА-4000, ПМА-5000, ПМА-6000 и на ток 40А для втычного подсоединения к пускателю ПМ12-040;
3 - исполнение на ток 25А для втычного подсоединения к пускателю ПМ12-025 и исполнение на ток 63А для навесного подсоединения к пускателю ПМ12-063;
4 - исполнение для втычного подсоединения реле на ток до 40А к пускателям ПМЕ-200 и ПМА-3000);
K - род контактов вспомогательной цепи реле
(1 - исполнение с одним размыкающим контактом;
отсутствие цифры - исполнение с переключающим контактом);
P - исполнение реле по величине инерционности
(П - исполнение реле пониженной инерционности;
отсутствие буквы - исполнение реле повышенной инерционности);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4).

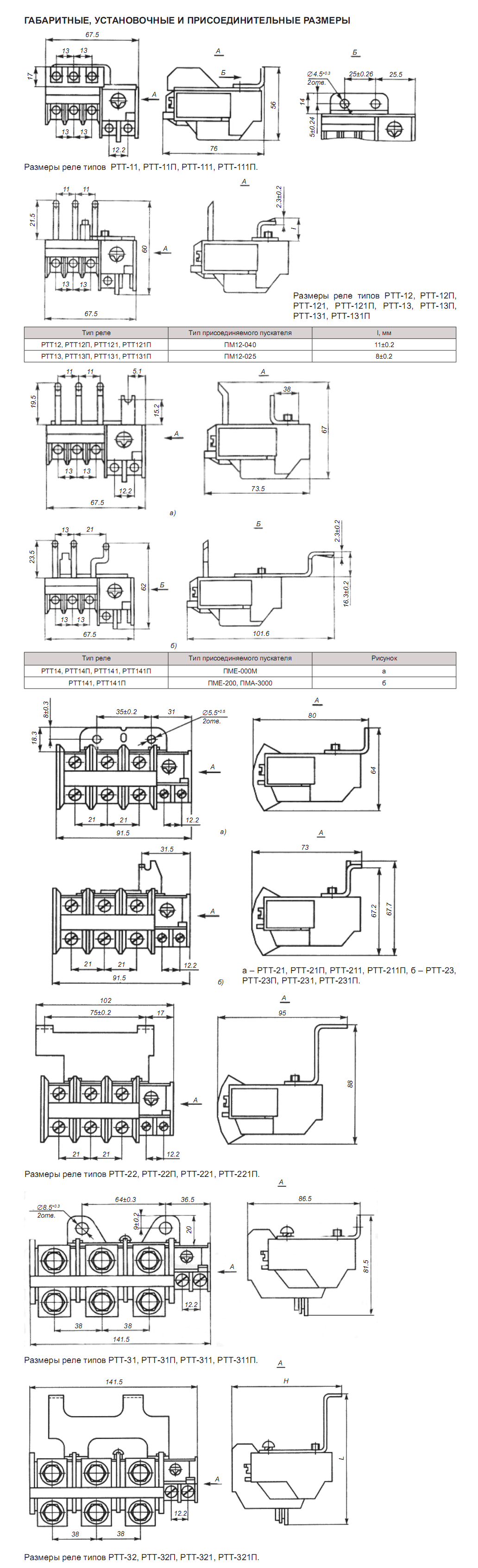

Технические характеристики:
Номинальное напряжение, В |
постоянный ток |
440 |
переменный ток |
660 |
|
Время срабатывания при токе 1.2 Iном, мин |
20 |
|
Термостойкость реле при однократной нагрузке 18 Iном на номинальные токи несрабатывания, с |
до 10А |
0,5 |
10...160А |
1 |
|
Масса, кг |
РТТ -1 |
0,2 |
РТТ -2 |
0,28 |
|
РТТ -3 |
0,7 |
Тип реле |
Номинальный ток несрабатывания, А |
Время срабатывания при 6-кратном ном. токе несрабатывания, с |
|
повышенной инерционности |
пониженной инерционности |
||
РТТ -1 |
0,2...10 |
5...10 |
3...6 |
10...40 |
6...12 |
4...8 |
|
РТТ -2 |
10...80 |
6...12 |
4...8 |
РТТ -3 |
50...125 |
8...18 |
6...12 |
125...150 |
6...14 |
Тип реле |
Номинальный ток, А |
Ном. ток несрабатывания на средней уставке, А |
Диапазон регулирования ном. тока несрабатывания, А |
Мощность потребляемая одним полюсом реле , Вт |
Номинальное сечение присоединяемых проводов, мм^2 |
|
медь |
аллюминий |
|||||
РТТ -1 |
40 |
0,2 |
0,17...0,23 |
1,3 |
1 |
2,5 |
0,25 |
0,21...0,29 |
1,35 |
||||
0,32 |
0,27...0,37 |
1,4 |
||||
0,4 |
0,34...0,46 |
1,45 |
||||
0,5 |
0,42...0,58 |
1,45 |
||||
0,63 |
0,54...0,72 |
1,5 |
||||
0,8 |
0,68...0,92 |
|||||
1,0 |
0,85...1,15 |
|||||
1,25 |
1,1...1,4 |
1,55 |
||||
1,6 |
1,36...1,84 |
|||||
2,0 |
1,7...2,3 |
1,6 |
||||
2,5 |
2,3...2,9 |
|||||
3,2 |
2,7...3,7 |
|||||
4,0 |
3,4...4,6 |
|||||
5,0 |
4,25...5,75 |
1,65 |
||||
6,3 |
5,35...7,23 |
1,75 |
||||
8,0 |
6,8...9,2 |
1,8 |
||||
10,0 |
8,5...11,5 |
1,85 |
||||
12,5 |
10,6...14,3 |
1,5 |
2,5 |
|||
16 |
13,6...18,4 |
1,9 |
2,5 |
4 |
||
20 |
17...23 |
2,0 |
6 |
|||
25 |
21,2...28,7 |
2,1 |
4 |
|||
34 |
28...40 |
2,5 |
6 |
10 |
||
РТТ -2 |
80 |
10,5 |
8,5...11,5 |
1,8 |
1 |
2,5 |
12,5 |
10,6...14,3 |
1,81 |
1,5 |
2,5 |
||
16 |
13,6...18,4 |
1,9 |
2,5 |
4 |
||
20 |
17...23 |
2,0 |
6 |
|||
25 |
21,2...28,7 |
2,1 |
4 |
10 |
||
32 |
27,2...36,8 |
2,3 |
6 |
16 |
||
40 |
34...46 |
2,55 |
10 |
25 |
||
50 |
42,5...57,5 |
2,95 |
16 |
|||
63 |
53,5...72,3 |
3,6 |
25 |
35 |
||
80 |
68...80 |
4,5 |
||||
РТТ -3 |
160 |
50 |
42,5...57,5 |
4,5 |
16 |
25 |
63 |
53,5...72,3 |
25 |
35 |
|||
80 |
68...92 |
5,5 |
35 |
50 |
||
100 |
85...115 |
6,7 |
50 |
70 |
||
125 |
106...143 |
7,8 |
70 |
95 |
||
160 |
136...180 |
11,8 |
95 |
- |
