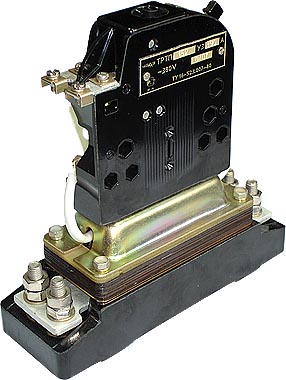

Реле тепловое



ТРТП

Назначение:

Реле электротепловые токовые серии ТРТП предназначены для защиты электрических двигателей от перегрузок недопустимой продолжительности.



Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - У3, Т3, УХЛ4. Реле предназначены для работы в следующих условиях:

• температура окружающего воздуха от - 40° С до + 55° С;
• внешние воздействующие факторы для группы механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационная нагрузка в диапазоне от 5 до 100 Гц с ускорением до 1 g



Технические данные:

Основные технические данные приведены в таблице типоисполнений.

Время несрабатывания при температуре окружающего воздуха плюс 40° С и токе 1,1 I н, мин., не более - 60

Время срабатывания при температуре окружающего воздуха плюс 40° С и токе 1,35 I н, мин., не более - 20

Время возврата при температуре окружающего воздуха плюс 40° С, мин., не более:

• самовозврат - 4
• ручной возврат - 1,5

Время срабатывания при нагреве с холодного состояния током 6 I н и температуре окружающего воздуха плюс 40° С, для исполнений реле с номинальными токами несрабатывания (I н), с:

• от 1,75 до 10 А - от 2,5 до 15
• от 10 до 140 А - от 4 до 15
• от 140 до 550 А - от 5 до 20

Габаритные размеры по типам реле, мм, не более:

• ТРТП 110 - 35х120х110;
• ТРТП 120 - 35х120х110;
• ТРТП 130 - 35х120х110;
• ТРТП 140 - 35х160х110;
• ТРТП 150 - 61х181х180.

Масса по типам реле, кг, не более:

• ТРТП 110 - 0,45;
• ТРТП 120 - 0,55;
• ТРТП 130 - 0,55;
• ТРТП 140 - 0,75;
• ТРТП 150 - 2,2.



 Конструкция:

Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата. Реле различаются между собой конструктивными формами биметаллических элементов и нагревателей, а также размерами присоединительных зажимов, встроенным трансформатором.



Структура условного обозначения ТРТП ХХХ Х ХХ:

ТРТП - тепловое реле тока промышленного назначения;
ХХХ - исполнение по току (см. таблицу 1);
Х - способ возврата: без обозначения - с самовозвратом, Р - без самовозврата;
ХХ - климатическое исполнение и категория размещения (У3, Т3, УХЛ4) по ГОСТ 15150-69.

НТД - ТУ 16-523.007 -80.



Габаритные размеры ТРТП:

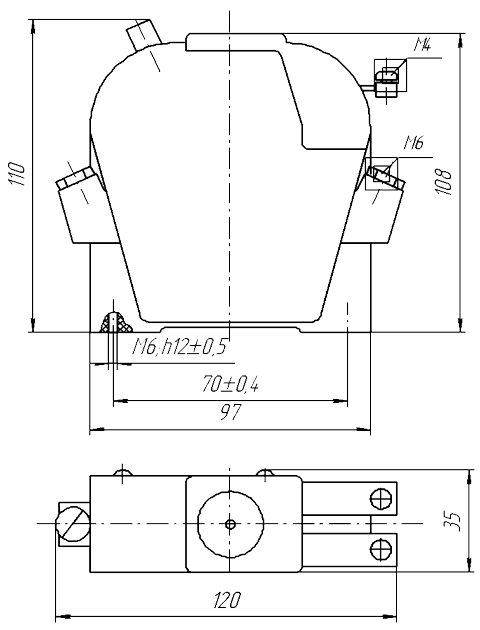

        ТРТП 110, ТРТП 120, ТРТП 130

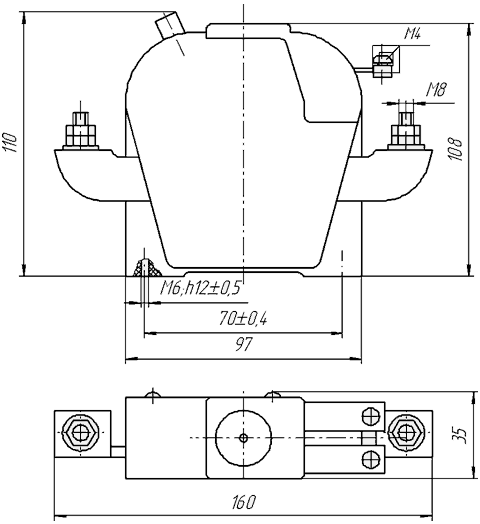

      ТРТП 140

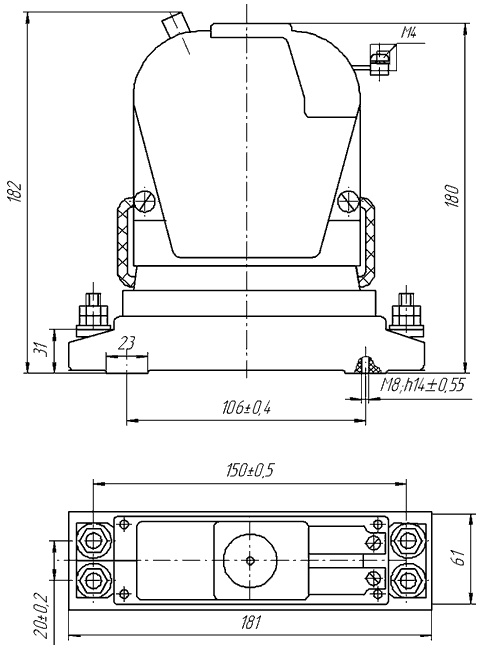

      ТРТП 150



Схема присоединения ТРТП

ТРТП 110                                                                                   ТРТП 120, ТРТП 130, ТРТП 140





 ТРТП 150
