Назначение:

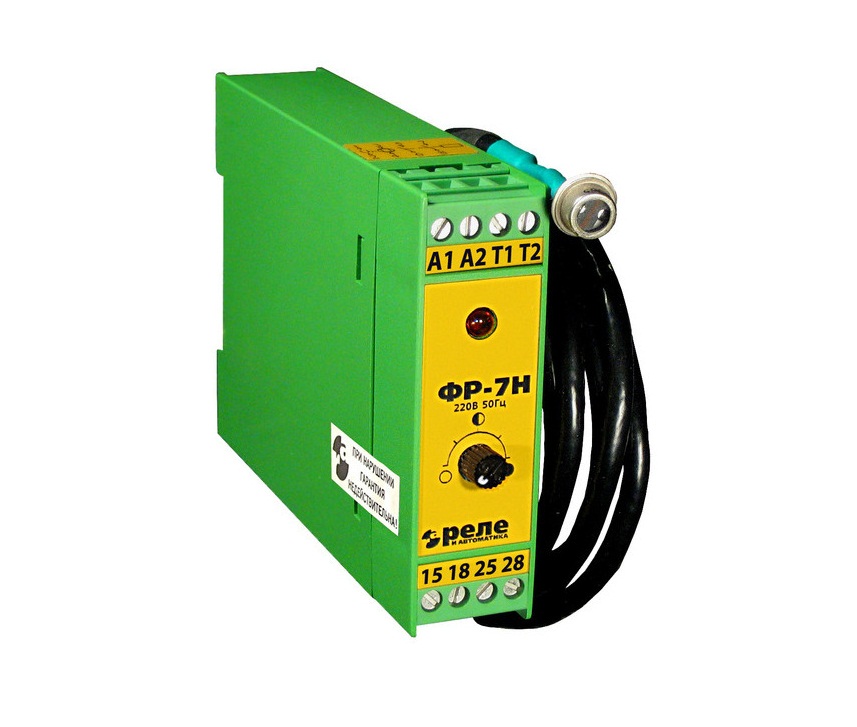

Фотореле типа ФР-7Н предназначено для автоматического включения и отключения по установленной освещенности уличного освещения или мест общего пользования, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики. ТУ 3425-009-49874443-07
Условия эксплуатации:
Диапазон рабочих температур - от -20°С до +45°С.
Относительная влажность окружающего воздуха до 93% при температуре 25°С. окружающая среда невзрывоопасная, не содержащая агрессивных паров и электропроводящей пыли в количестве, влияющем на параметры реле.
Номинальное напряжения, в |
220 |
Допустимые колебания напряжения питающей сети |
-15…+10% |
Номинальная частота питающей сети, Гц |
50 ±1 |
Потребляемая мощность, вт, не более |
5 |
Номинальный ток, при coscp ≥ 0.5, а |
5 |
коммутируемое напряжение, в |
220 AC / 24 DC |
Механическая износостойкость |
1x106 циклов во |
Электрическая износостойкость |
5х105 циклов во |
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cosj ≥ 0.5, а |
0.1а, @ 12в (не менее 5х105) 5а, = 30в (не менее 9х104) 5а, ~ 220в (не менее 9х104) |
Допустимые режимы коммутации |
1000 замыканий до 10а на время до 0.1с, с размыканием до 5а, 245в ~ или 30в= до 0.1Гц |
Диапазон освещенности, при которой происходит срабатывание фотореле, лк * |
10…50 |
Задержка от кратковременного затемнения (освещения), с |
15 |
Защита |
IP 40 со стороны лицевой панели |
Масса, кг, не более |
0.3 |
Длина кабеля фотодатчика, м ** |
1.5 |
*По предварительному заказу устанавливается диапазон |
5...10 лк |
** По предварительному заказу поставляется реле с длиной кабеля, м |
5, 15, 25, 50 |
Схема подключения:
Рекоммендуемая схема включения фотореле при мощности нагрузки до 300Вт (исключая лампы ДРЛ)
FR1 — фоторезистор
FU1 — предохранитель
HL1 — лампа
Рекоммендуемая схема включения фотореле при мощности нагрузки свыше 300Вт включая лампы ДРЛ
FR1 — фоторезистор
FU1 — предохранитель
HL1 — лампа
K1 — магнитный пускатель
Габаритные размеры:
Возможные спецификации:
ФР-7Н, ФР-7Н (кабель 5м), ФР-7Н (кабель 15м), ФР-7Н (кабель 25м), ФР-7Н (кабель 50м)
