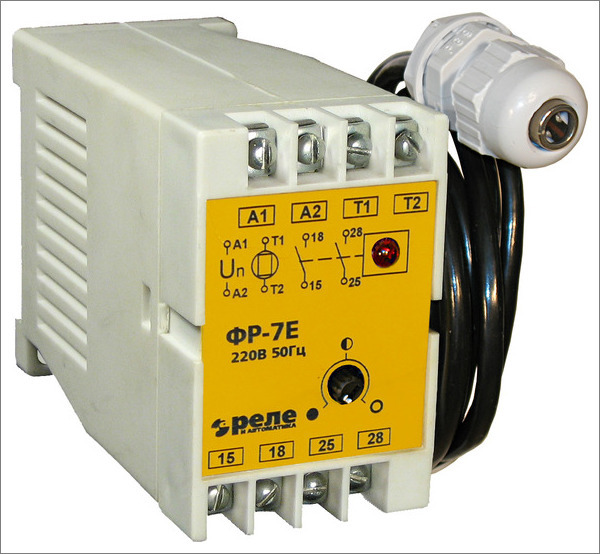

Фотореле

ФР-7Е

Назначение:

Фотореле типа ФР-7Е предназначено для автоматического включения и отключения по установленной освещенности уличного освещения или мест общего пользования, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики.

Условия эксплуатации:

Диапазон рабочих температур – от -20°С до +45°С.

Относительная влажность окружающего воздуха до 93% при температуре 25°С.

Окружающая среда невзрывоопасная, не содержащая агрессивных паров и электропроводящей пыли в количестве, влияющем на параметры реле.

Технические характеристики:

Параметр	Значение
Номинальное напряжения, В	220
Допустимые колебания напряжения питающей сети	-15…+10%
Номинальная частота питающей сети, Гц	50 ±1
Потребляемая мощность, Вт, не более	5
Номинальный ток, при cosj ≥ 0.5, А	5
Коммутируемое напряжение, В	220 AC/ 24 DC
Механическая износостойкость	1x10⁶ циклов ВО
Электрическая износостойкость	5х10⁵ циклов ВО
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cosj ≥ 0.5, А	0.1А, @ 12В (не менее 5х105) 5А, = 30В (не менее 9х104) 5А, ~ 220В (не менее 9х104)
Допустимые режимы коммутации	1000 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30В= до 0.1Гц
Диапазон освещенности, при которой происходит срабатывание фотореле, лк *	10…50
Задержка от кратковременного затемнения (освещения), с	15
Защита	IP 40 со стороны лицевой панели
Длина кабеля фотодатчика, м	1.5
Габаритные размеры, мм, не более	45х70х100
Масса, кг, не более	0.3
*По предварительному заказу устанавливается диапазон	5…10 лк

Схема подключения:

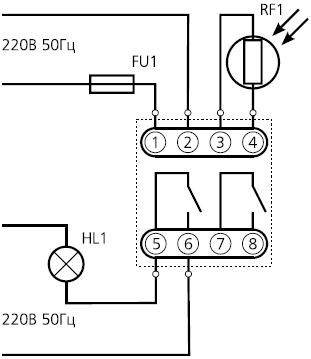

Рекомендуемая схема включения фотореле при мощности нагрузки до 300Вт (исключая лампы ДРЛ)

FR1 — фоторезистор

FU1 — предохранитель

HL1 — лампа

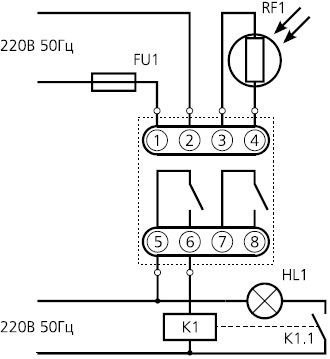

Рекомендуемая схема включения фотореле при мощности нагрузки свыше 300Вт (включая лампы ДРЛ)

FR1 — фоторезистор

FU1 — предохранитель

HL1 — лампа

K1 — магнитный пускатель

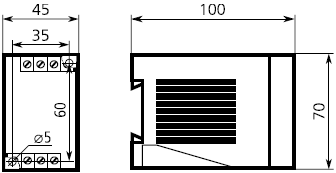

Габаритные размеры:
