Фотореле

ФР-8М1

Назначение:

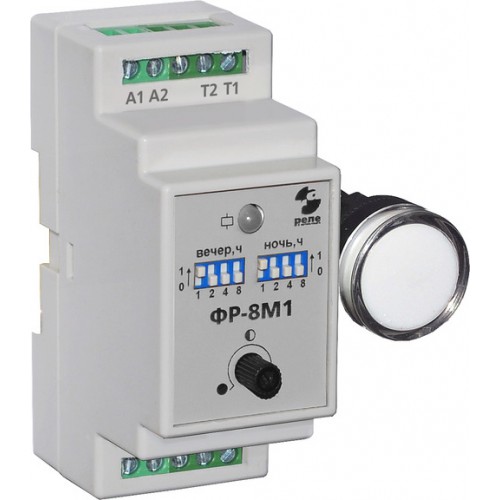

Фотореле ФР-8М1 является микропроцессорным устройством, предназначенным для управления освещением в зависимости от освещенности фотодатчика. Включение нагрузки происходит при снижении уровня освещенности датчика, после чего нагрузка остается включенной в течение установленного интервала времени "вечер". Затем нагрузка отключается на установленный интервал "ночь". По истечении интервала "ночь" нагрузка включается, и остается включенной до увеличения освещенности выше установленного значения.
Кроме того, нагрузка может быть кратковременно (на 5 минут) включена в течение интервала "ночь" путем замыкания управляющих контактов.
Для удобства эксплуатации в устройстве предусмотрена индикация текущего состояния и диагностика неисправности - обрыва на линии фотодатчика.

Условия эксплуатации:

Диапазон рабочих температур - от 20°С до +40°С.
Относительная влажность окружающего воздуха до 93% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров и электропроводящей пыли в количестве, влияющем на параметры реле.

Технические характеристики:

Напряжение питания, В	85...240
Род тока питающей сети	постоянный, переменный
Диапазон выдержки интервала «вечер», ч	0...15
Шаг установки интервала «вечер», ч	1
Диапазон выдержки интервала «ночь», ч	0...15
Шаг установки интервала «ночь», ч	1
Длительность включения нагрузки при замыкании управ- ляющих контактов, мин	5
Количество и род выходных контактов	2 замыкающих
Напряжение коммутируемой цепи, В: переменного тока частотой 50Гц постоянного тока	12...220 12...30
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cos j≥ 0.5	0.1А, 12В @ (не менее 5x105) 5А, 30В = ( не менее 9x104) 5А, 220В ~ ( не менее 9x104)
Допустимые режимы коммутации	103 замыканий до 10А на время до 0.1с, с раз- мыканием до 5А, 245В ~ или 30 В = до 0.1Гц
Диапазон регулировки порога срабатывания фотореле, не менее, лк	5…70
Задержка при кратковременном затемнении (освещении), с	60
Потребляемая мощность, Вт, не более	5
Степень защиты: корпуса фотореле контактных зажимов датчика со стороны фотоэлемента	IP 40 IP 20 IP 54
Масса, кг, не более (без присоединительного кабеля)	0.1

Габаритные и установочные размеры:
