Назначение:

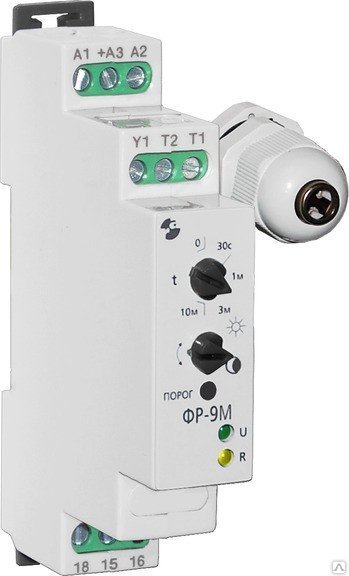

Фотореле типа ФР-9М предназначено для автоматического включения и отключения по установленной освещенности уличного освещения или мест общего пользования, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики.
Условия эксплуатации:
Диапазон рабочих температур электронного блока от – 10 до +55°С. Диапазон рабочих температур фотодатчика – от -40 до +60°С. Воздействие вибраций с ускорением до 1g с частотой до 100Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты датчика – IP54, реле по корпусу – IP40, по клеммам – IP20.
Технические характеристики:
Номинальное напряжение питающей сети, В |
24 50Гц / 24 пост 220 50Гц |
Допустимые колебания питающей сети, % |
-15...+10 |
Потребляемая мощность, ВА, не более |
2 |
Количество и вид контактов |
1 переключающий |
Максимальный коммутируемый ток при активной нагрузке, А |
16 |
Максимальное коммутируемое напряжение, В |
400 |
Механическая износостойкость, циклов, не менее |
10х106 |
Электрическая износостойкость, циклов, не менее |
100х103 |
Максимальная коммутируемая мощность, ВА |
3000 |
Диапазон освещенности, при которой срабатывает фотореле, Лк (выбирается перемычкой между клеммами Y1 и T) |
0.5...30 или 3...300 |
Задержка включения и выключения |
0, 30c, 1мин, 3мин, 10мин |
Рабочее положение |
произвольное |
Тип фотодатчика |
выносной |
Длина кабеля фотодатчика, м |
2* |
Масса, кг, не более |
0.1 |
Габариные размеры, мм |
17.5х90х66 |
*По предварительному заказу поставляется реле с длиной кабеля фотодатчика до 50м.
Схема подключения:
Напряжение питания 24B подается на клеммы «+А3», «А2». При питании реле постоянным напряжением «+Uпит» подключать на клемму «+А3». Напряжение питания 220В 50Гц подается на клеммы «А1», «А2». Фазный провод обязательно подключается к клемме «А1» («L»), а нулевой - к клемме «А2» («N»).
Габаритные и установочные размеры:
Внимание! Фотореле ФР-9М является устройством управления и не предназначено для непосредственной коммутации мощных осветительных приборов. Суммарная мощность осветительных приборов должна быть менее 1кВт. При использовании осветительных приборов с суммарной мощностью более 1кВт рекомендуется применять промежуточные реле, магнитные пускатели либо контакторы, рассчитанные на соответствующую нагрузку.
