Назначение:

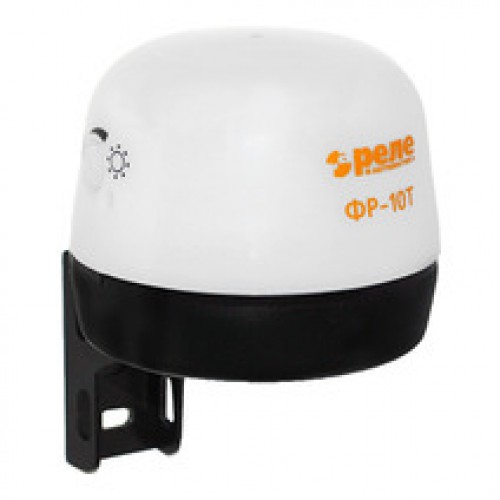

Фотореле типа ФР-10Т предназначено для автоматического включения и отключения по установленной освещенности уличного освещения, мест общего пользования, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики. ТУ 3425-009-49874443-07
Условия эксплуатации:
Диапазон рабочих температур - от 20°С до +40°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц,до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10 мкс. Относительная влажность окружающего воздуха до 93% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров и электропроводящей пыли в количестве, влияющем на параметры реле. Степень защиты реле IP54. Реле предназначено для монтажа на столб или на плоскость.
Технические характеристики:
Номинальное напряжение питания, В |
220 |
|
Допустимые колебания напряжения питающей сети |
-15...+10% |
|
Номинальная частота питающей сети, Гц |
50 ±1 |
|
Диапазон освещенности, при которой срабатывает фотореле, Лк |
5...300 |
|
Тип фотодатчика |
встроенный |
|
Задержка включения, с |
60 |
|
Задержка выключения, с |
60 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Количество и вид контактов |
1 замыкающий |
|
Номинальный коммутируемый ток при cos cp≥ 0.5, А |
10 |
|
Рабочее положение |
вертикальное |
|
Защита, IP |
54 |
|
Масса, кг, не более |
0,15 |
|
Максимальная рекомендуемая нагрузка |
лампы накаливания, Вт |
2 000 |
лампы дневного света без компенсации, Вт |
200 |
|
лампы дневного света с компенсацией, Вт |
300 |
|
лампы галогеновые низкого напряжения, Вт |
500 |
|
лампы галогеновые 220В 50Гц, Вт |
1000 |
|
лампы энергосберегающие, Вт |
200 |
Устройство и работа:
Фотореле представляет собой электронный прибор, собранный в пласмассовом корпусе. Фотодатчик, индикатор срабатывания и схема изделия собрана на печатной плате. Внешние цепи присоединяются к контактным ламелям.
При включении питания, если освещенность датчика ниже установленного порога срабатывания, зажигается светодиод в верхней части реле под матовым колпаком. По истечении 60с срабатывает исполнительное реле. При повышении освещенности выше порога срабатывания гаснет светодиод, и спустя 60с, выходное реле отключается. Во избежание проникновения воды внутрь корпуса соблюдайте вертикальное положение устройства.
