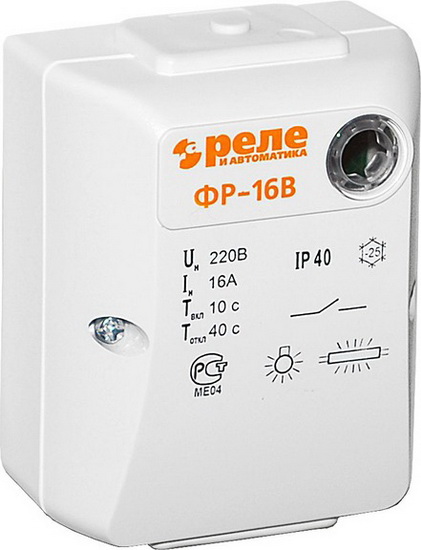

Фотореле
ФР-16В
Назначение:
Автоматический выключатель освещения ФР-16В предназначен для управления освещением в зависимости от внешней освещенности. При снижении освещенности ниже порогового значения устройства включают осветительные приборы, при повышении освещенности – отключают.
Условия эксплуатации:
Районы с умеренным и холодным климатом.
Диапазон рабочих температур - от -25°С до +45°С и относительной влажности до 80% при температуре 25°С.
Допустимые колебания напряжения питания - от 0.85 до 1.1 номинального значения.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также
Агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Технические характеристики:
|
Напряжение питания, В, АС |
220 |
|
Потребляемая мощность, ВА, не более |
2 |
|
Допуск напряжения питания |
187...242 |
|
Диапазон освещенности, при которой срабатывает фотореле |
5…1000Лк |
|
тип фотодатчика |
встроенный фоторезистор |
|
Регулировка порога срабатывания |
потенциометр |
|
Временная задержка включения |
10с |
|
Временная задержка выключения |
40с |
|
Выходные контакты |
|
|
Число и род контактов |
1 замыкающий |
|
Номинальный ток |
10А |
|
коммутируемое напряжение |
220V AC / 24V DC |
|
Механическая износостойкость |
5х105 циклов Во |
|
Электрическая износостойкость |
1х105 циклов Во |
|
Диапазон рабочих температур |
-25…+45°С |
|
Диапазон температур хранения |
-40…+80°С |
|
Рабочее положение |
вертикальное |
|
крепление реле |
на плоскость |
|
Защита |
IP 40 |
|
Сечение присоединяемых проводов |
2.5мм2 /с гильзой 1.5мм2 |
|
Габаритные размеры |
85х68х48мм |
|
Вес реле |
0.2кг |
Устройство и работа:
Реле представляет собой электронный прибор, собранный в пластмассовый корпус. Фотодатчики, индикаторы срабатывания и схемы изделия собраны на печатных платах. Внешние цепи присоединяются к контактным ла-мелям.
При включении питания, если освещенность датчика ниже установленного порога срабатывания, зажигается светодиод в нижней части реле. По истечении 10с срабатывает исполнительное реле. При повышении освещенности выше порога срабатывания гаснет светодиод, и спустя 40с выходное реле отключается. Во избежание проникновения воды внутрь корпуса соблюдайте вертикальное положение устройства.
Схема подключения ФР-16В:
Схема подключения ФР-16Т:
Габаритные размеры:
Возможные спецификации:
ФР-16В, ФР-16Т
