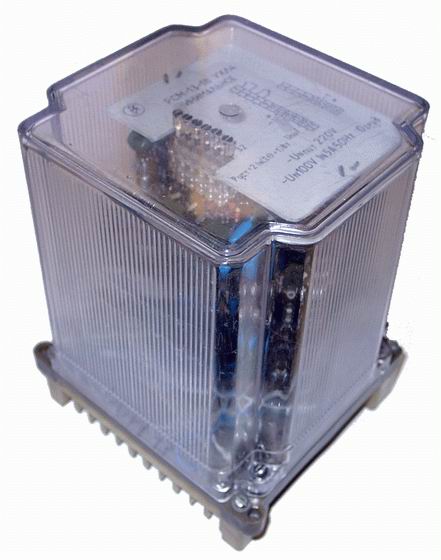

Назначение:
Реле статические мощности РСМ 13 реагируют на величину и направление активной (реле активной мощности) или реактивной (реле реактивной мощности) мощности и предназначены для использования в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации:
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:
Технические характеристики:
Номинальное входное напряжение - 100 В;
Номинальное напряжение питания постоянного тока - 220 В;
Коэффициент возврата:
Потребляемая мощность в номинальном режиме, не более:
Типоисполнение |
Номинальный ток, А |
Номинальная частота, Гц |
Род присоединения |
Угол максимальной чувствительности, град. |
Реле минимальные активной мощности |
||||
РСМ 13-11-2811 |
1 |
50 |
переднее |
0 |
РСМ 13-11-2851 |
1 |
50 |
заднее |
|
РСМ 13-18-2811 |
5 |
50 |
переднее |
|
РСМ 13-18-2851 |
5 |
50 |
заднее |
|
РСМ 13-11-5511 |
1 |
60 |
переднее |
|
РСМ 13-11-5551 |
1 |
60 |
заднее |
|
РСМ 13-18-5511 |
5 |
60 |
переднее |
|
РСМ 13-18-5551 |
5 |
60 |
заднее |
|
Реле максимальные активной мощности |
||||
РСМ 13-11-2812 |
1 |
50 |
переднее |
0 |
РСМ 13-11-2852 |
1 |
50 |
заднее |
|
РСМ 13-18-2812 |
5 |
50 |
переднее |
|
РСМ 13-18-2852 |
5 |
50 |
заднее |
|
РСМ 13-11-5512 |
1 |
60 |
переднее |
|
РСМ 13-11-5552 |
1 |
60 |
заднее |
|
РСМ 13-18-5512 |
5 |
60 |
переднее |
|
РСМ 13-18-5552 |
5 |
60 |
заднее |
|
Реле максимальные реактивной мощности |
||||
РСМ 13-11-2813 |
1 |
50 |
переднее |
90 |
РСМ 13-11-2853 |
1 |
50 |
заднее |
|
РСМ 13-18-2813 |
5 |
50 |
переднее |
|
РСМ 13-18-2853 |
5 |
50 |
заднее |
|
РСМ 13-11-5513 |
1 |
60 |
переднее |
|
РСМ 13-11-5553 |
1 |
60 |
заднее |
|
РСМ 13-18-5513 |
5 |
60 |
переднее |
|
РСМ 13-18-5553 |
5 |
60 |
заднее |
Длительно допустимый ток контактов – 2,5 А.
Реле имеют один замыкающий и один размыкающий контакты.
Коммутационная способность контактов в цепях постоянного тока - 30 Вт при напряжении до 250 В или токе до 1 А.
Коммутационная износостойкость - 12500 циклов ВО.
Механическая износостойкость - 100000 циклов ВО.
Габаритные размеры не более 132 х 152 х 181 мм.
Масса не более 1,6 кг.
Структура условного обозначения РСМ 13 – ХХ - ХХ – Х – Х – Х4:
РСМ - реле статическое мощности;
13 - номер серии;
ХХ - номинальный ток:
11 - 1 А;
18 - 5 А;
ХХ - номинальное напряжение:
28 - 100 В; 50 Гц,
55 - 100 В; 60 Гц;
Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение винтом,
5 - заднее присоединение винтом;
Х - угол максимальной чувствительности:
(1 - 0°) - минимальное,
(2 - 0°) - максимальное,
(3 - 90°) – максимальное реактивной мощности;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
НТД - ТУ 16-647.009-84

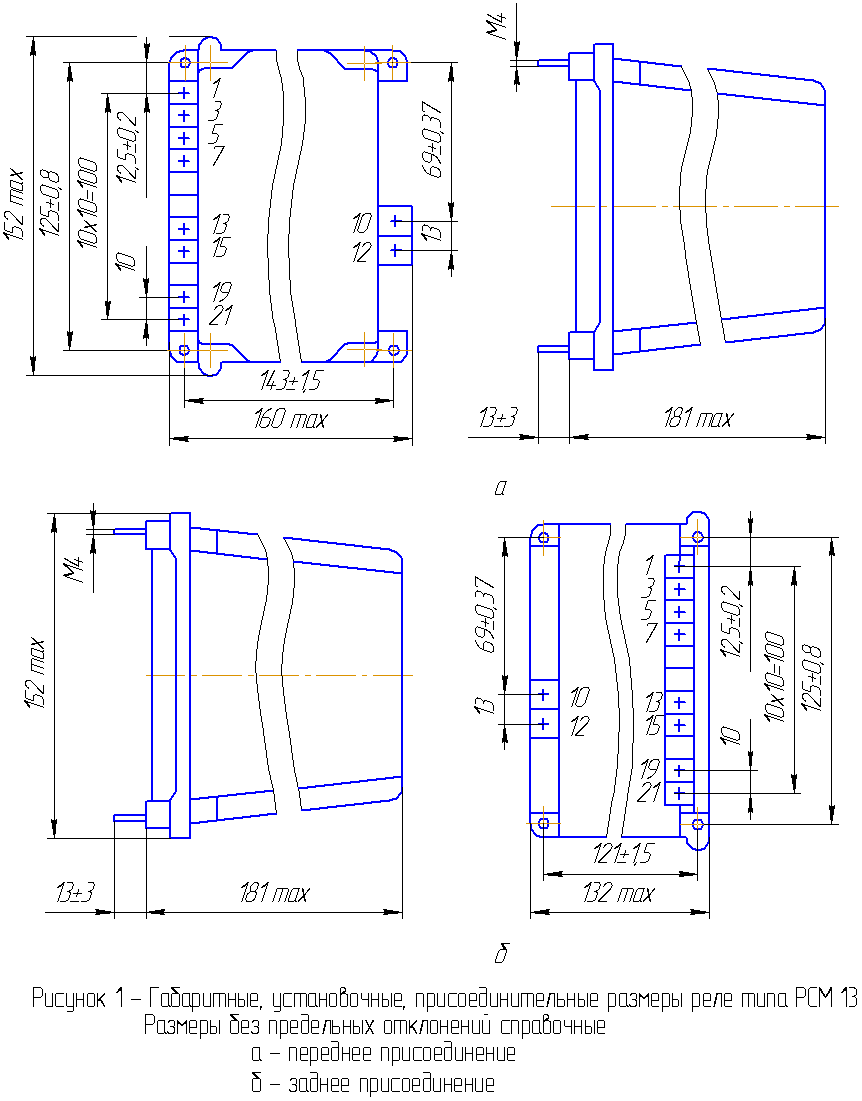

Габаритные размеры РСМ 13:

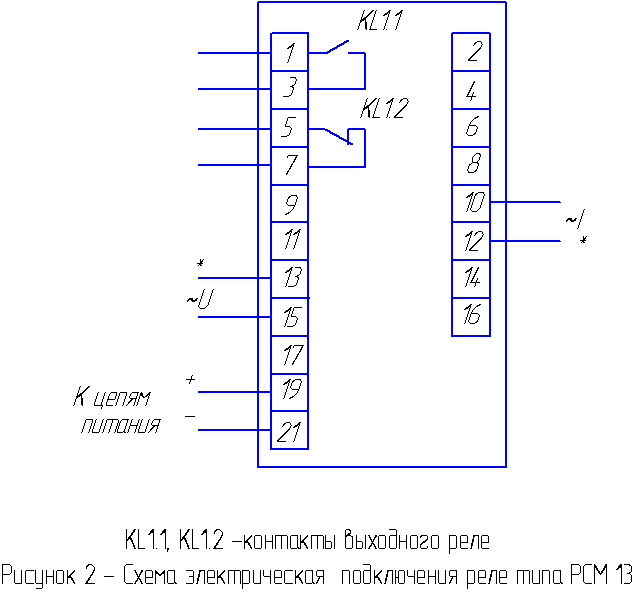

Схема присоединения РСМ 13
