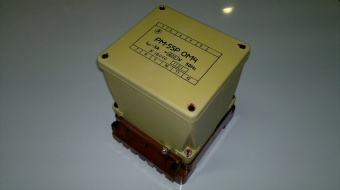

Реле мощности

РМ-55Р

Назначение:

Реле активной мощности типа РМ-55Р являются комплектующими изделиями. Предназначены для применения на судах речного и морского гражданского флота неограниченного района плавания, удовлетворяющих требованиям правил Регистра, и для поставки на экспорт. Реле предназначены для защиты судовых генераторов переменного тока частотой 50 Гц от перегрузки по активной мощности.

Структура условного обозначения:

РМ-55Р ОМ4:
РМ — реле мощности;
5 — номинальная частота тока 50 Гц;
5 — модификация реле;
Р — удовлетворяет требованиям правил Регистра;
ОМ4 — климатическое исполнение ОМ и категория размещения 4 по
ГОСТ 15150-69.

Условия эксплуатации:

Температура окружающего воздуха от минус 10 до 50°С.
Относительная влажность окружающего воздуха до 80% при температуре 40°С и до 98% при температуре 35°С.
Атмосфера типа III по ГОСТ 15150-69.
Вибрация с частотой от 5 до 30 Гц, с амплитудой 1 мм для частот от 5 до 8 Гц и с ускорением 0,5 g при частотах от 8 до 30 Гц.
Удары с ускорением 3 g при частоте от 40 до 80 ударов в минуту.
Реле обеспечивают надежную работу при длительных наклонах до 22,5° от вертикали в любую сторону, а также при качке с периодом (7-19) с до 45° от вертикали в любую сторону.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Реле допускают пребывание в нерабочем состоянии при повышенной температуре окружающего воздуха 60°С, при пониженной температуре окружающего воздуха минус 50°С; затем после 12-часовой выдержки в нормальных климатических условиях реле должно быть пригодно к эксплуатации.

Степень защиты реле IР40 по ГОСТ 14254-96, за исключением выводов, для которых степень защиты IР20.
По технике безопасности реле должны соответствовать "Правилам техники безопасности на судах морского флота" и "Правилам техники безопасности на судах флота рыбной промышленности".
Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-87 ИГФР.648233. 017 ТУ. ТУ 16-87 ИГФР.648233.017 ТУ

Технические характеристики:

Номинальное напряжение, В — 133; 230; 400 Номинальный ток, А — 5 Номинальная частота тока, Гц — 50 Уставки по активной мощности срабатывания, плавно регулируемые в — (0,4-0,9) Рном диапазонах — (0,7-1,2) Рном Уставки по времени срабатывания — 0,25; 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; (ступенчато регулируемые), с — 4,0; 5,0; 6,0; 7,0; 8,0; 9,0; 10 Коэффициент возврата мощности, не менее — 0,95 Время готовности к повторному срабатыванию, с, не более — 3 Потребляемая мощность в ждущем режиме, В·А, не более: по цепи тока при Iном — 3 по цепи напряжения при Uном — 10
Реле выдерживает без повреждений ток 150 А в течение 1 с.
Реле имеет один замыкающий контакт для обеспечения сигнализации о срабатывании реле.
Отклонение параметров срабатывания реле на всех уставках при изменении температуры окружающего воздуха от минус 10 до 50°С от фактических величин срабатывания, полученных при нормальных климатических условиях, не более + 5% по мощности, + 10% по времени срабатывания.
Реле возвращается в исходное состояние без срабатывания, если мощность, превышающая мощность срабатывания по истечении времени не более 0,9 минимально допустимого времени срабатывания для данной уставки в нормальных климатических условиях, уменьшится до 0,8 мощности срабатывания на уставке.
Реле надежно работает при длительных отклонениях напряжения от минус 10 до 6% от номинального и частоты 5% от номинальной. При кратковременных отклонениях напряжения от минус 30 до 20% от номинального (длительностью до 1,5 с) и частоты 10% от номинальной (длительностью до 5 с).
Масса реле не более3,2 кг.
