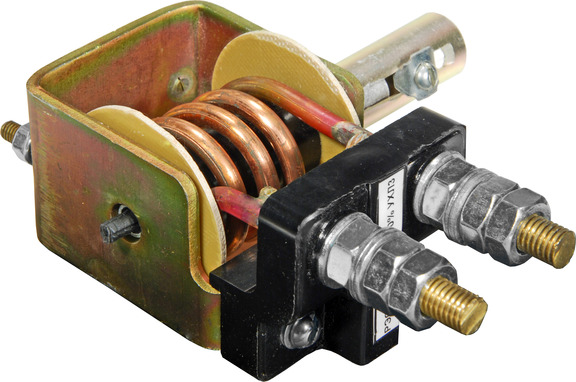

Назначение:
Максимальное токовое реле РЭО-401 УХЛ3 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50Гц.
Условия эксплуатации:
Реле выпускается в едином климатическом исполнении, предназначенном для эксплуатации в условиях, нормированных для исполнений У и ХЛ категории размещения 3 по ГОСТ 15150 (РЭО-401 УХЛ3). Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле в диапазоне частот от 1 до 25Гц при ускорении не более 0.7g. Крепление реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
Технические характеристики:
Номинальный ток втягивающей катушки, А |
Пределы регулировки по току срабатывания (1.3…4)Iн, А |
Диаметр шпильки вывода реле, d, мм |
|
ПВ-100% |
ПВ-40% |
||
320 |
480 |
420…1280 |
М12 |
320 |
480 |
420…1280 |
|
160 |
240 |
210…640 |
М10 |
100 |
150 |
130…400 |
М8 |
63 |
95 |
82…252 |
|
40 |
60 |
52…160 |
М6 |
25 |
38 |
33…100 |
|
16 |
24 |
21…64 |
|
10 |
15 |
13…40 |
|
6 |
9 |
8…24 |
Габаритные размеры:

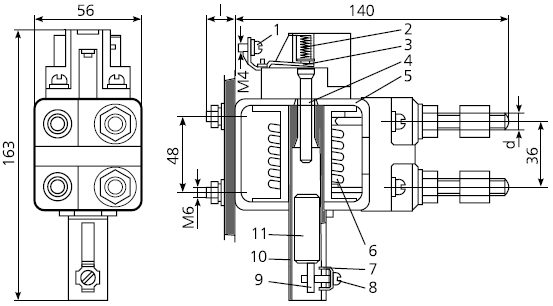

Реле РЭО-401 2ТД
1. контактные винты,
2. пружина,
3. мостик контактный,
4. толкатель,
5. магнитопровод,
6. катушка,
7. скоба,
8. фиксирующий винт,
9. пластина,
10 .трубка,
11. якорь.

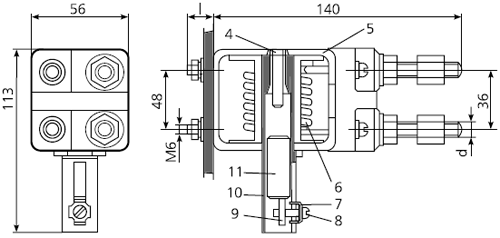

Реле РЭО-401 6ТД
4. толкатель,
5. магнитопровод,
6. катушка,
7. скоба,
8. фиксирующий винт,
9. пластина,
10. трубка,
11. якорь.

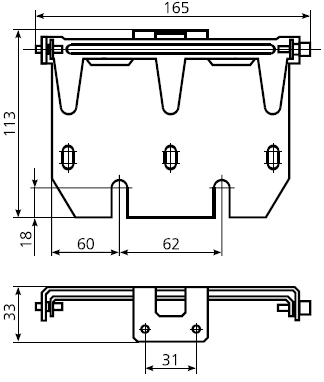

Скоба реле РЭО-401
Возможные спецификации:
РЭО-401 6ТД (10; 16; 25; 40; 63; 100; 160А) без блок-контакта, РЭО-401 6ТД (2,5: 4; 6; 250; 320А) без блок-контакта, РЭО-401 2ТД (10; 16; 25; 40; 63; 100; 160А) с блок-контактом, РЭО-401 2ТД (2,5: 4; 6; 250; 320А) с блок-контактом, Скоба для РЭО-401 на 3 реле с блок-контактом
