Назначение:

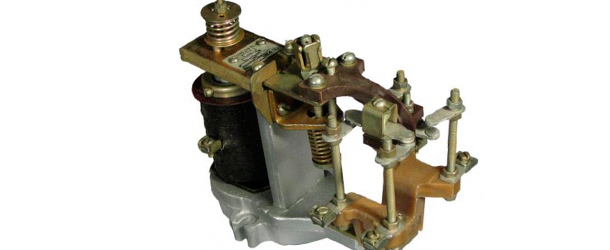

Реле электромагнитные применяются в качестве реле времени в цепях постоянного тока.
Реле выпускаются с 1 "З" и 1 "Р" либо с 2 "3" и 2 "Р" контактами. Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 или 4 (применение 4 "Р" контактов заводом не рекомендуется, т. к. при этом надежная работа реле не обеспечивается).ТУ 16-647.043-86.
Технические характеристики:
- Втягивающие катушки реле серии РЭВ810 изготовляются на номинальные напряжения: 24, 48, 110 и 220 В.
- Реле для тепловозов серии РЭВ810Т изготовляются на номинальные напряжения 75 и 110 В, климатическое исполнение - УХЛЗ.
- Реле поставляются отрегулированными на максимальную выдержку времени. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте.
- Коэффициент возврата реле не нормируется.
- Номинальное напряжение цепей контактов, В - 660 для реле серии РЭВ810; 110 для реле серии РЭВ810Т.
- Номинальный ток контактов, А - 10.
- Максимальная допустимая частота включений в час - 1200.
- Механическая износостойкость, млн. циклов ВО, не менее - 20.
- Коммутационная износостойкость контактов реле, млн. циклов ВО в режиме нормальных коммутаций, не менее:
- 1,0 для реле серии РЭВ810;
- 0,03 для реле серии РЭВ810Т.
- Потребляемая мощность, Вт, не более - 30.
- Режим работы - прерывисто-продолжительный, повторно-кратковременный, кратковременный.
- Присоединение внешних проводов к катушкам и контактам реле - переднее.
- Климатическое исполнение реле - УЗ, УХЛ4, УХЛ3 (только для реле для тепловозов) и ТЗ по ГОСТ 15150-69.
- Степень защиты - IР00.
Таблица типоисполнений:
Тип реле |
Число контактов |
Пределы регулировки выдержки времени, с, полученные |
Примечание |
|
отключением катушки |
закорачиванием катушки |
|||
РЭВ811 РЭВ811Т |
1 "З", 1 "Р" |
0,25 - 1 |
0,4 - 1,5 |
- |
РЭВ812 РЭВ812Т |
0,8 - 2,5 |
0,9 - 2,8 |
||
РЭВ813 РЭВ813Т |
2 - 3,5 |
2,2 - 3,8 |
||
РЭВ814 РЭВ814Т |
3 - 5 |
3,8 - 5,5 |
||
РЭВ815 |
2 "З", 2 "Р" |
0,25 - 0,6 |
0,4 - 0,90 |
При 3 "Р" контактах пределы регулировки выдержки времени снижаются |
РЭВ816 |
0,5 - 1,5 |
0,6 - 1,7 |
||
РЭВ817 |
1,2 - 2,5 |
1,3 - 2,7 |
||
РЭВ818 |
2 - 3,5 |
2,2 - 3,8 |
