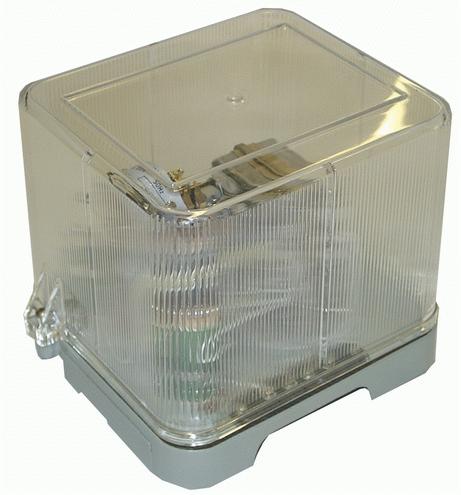

Реле обратной последовательности



РНФ 1М

Назначение:

Реле напряжения обратной последовательности РНФ 1М предназначены для защиты различных электрических установок при несимметричных коротких замыканиях.



Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69;

Диапазон рабочих температур от - 20° С до + 40° С при встраивании в комплектные устройства – до + 55° С; вибрационные нагрузки (вибропрочность) 0,25g в вертикальном направлении в диапазоне частот от 10 до 35 Гц.



Технические характеристики:

Номинальное напряжение (Uн) – 100 В;

Номинальная частота: 50 или 60 Гц;

Диапазон регулировки уставок по напряжению обратной последовательности: от 0,06 Uн до 0,12 Uн, В;

Погрешность напряжения срабатывания - не более 8 %;

Время срабатывания при двухкратном напряжении срабатывания - не более 0,04 с;

Коэффициент возврата – не менее 0,75;

Потребляемая мощность – не более 15 ВА/фазу

Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В:

в цепях постоянного тока c постоянной времени индуктивной нагрузки не более 0,05с – не менее 60 Вт;

Механическая износостойкость - 8000 циклов ВО;

Коммутационная износостойкость – 800 циклов ВО;

Габаритные размеры – не более 179 х 218 х 170 мм;

Масса не более 4,0 кг.



Конструкция:

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.



Структура условного обозначения РНФ –1 М Х4:

РНФ - реле напряжения фильтровое;
1М - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69

НТД - ТУ 16-523.154-75.

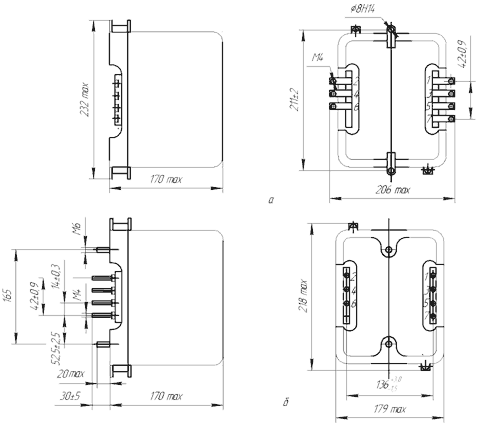

Габаритные размеры:

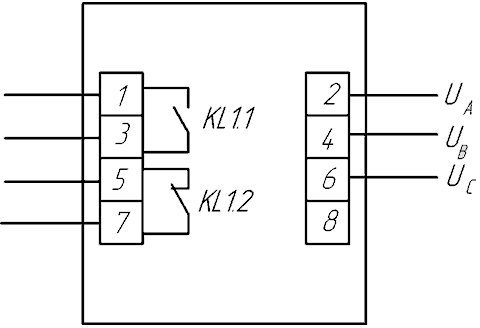

Схема присоединения РНФ 1М
