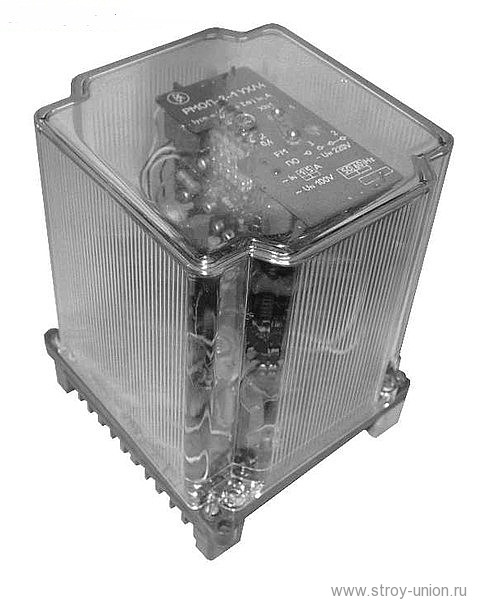

Реле обратной последовательности

РМОП-2-1

Назначение:

Реле типа РМОП-2-1 предназначены для защиты многообмоточных трансформаторов и линий электропередачи при несимметричных коротких замыканиях.

Реле состоит из органа направления мощности (ОНМ) и пускового органа реле тока обратной последовательности (ПО), предусмотрена раздельная работа ОНМ и ПО или совместная работа ОНМ с пуском от ПО.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 40°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Герц с максимальным ускорением 0,5g.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Структура условного обозначения:

РМОП-2-1 Х4

Р – реле;

М – мощности;

О – обратной

П – последовательности;

2-1 – условный номер конструктивного исполнения;

Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

Технические характеристики:

Номинальное напряжение линейное, V	100
Номинальный переменный ток,А	1 или 5
Номинальная частота, Hz	50 или 60
Номинальное напряжение оперативного постоянного тока, V	220
Область срабатывания реле по углу сдвига фаз между током и напряжением, град, не менее	165
Угол максимальной чувствительности ( м. ч.) ОНМ, град (вектор тока опережает вектор напряжения)	110±10
Диапазон регулирования тока срабатывания обратной последовательности ПО	от 0,15 Iн до 0,8 Iн
Минимальная ступень регулирования	0,025 Iн
Фазный ток срабатывания обратной последовательности ОНМ (при  =  м. ч, при напряжении от 3 до 33 V), А, не более	0,15 Iн
Фазное напряжение срабатывания обратной последовательности ОНМ (при  =  м. ч, при токах от 0,2 Iн до 15 Iн), V, не более	3
Время срабатывания ПО, сек, не более	0,055
Время срабатывания ОНМ, сек, не более	0,07
Коэффициент возврата, не менее: - ПО - ОНМ	0,8 0,6
Выходные реле ОНМ и ПО имеют на выходе по одному замыкающему контакту
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 V в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,002 сек, W	30
Коммутационная износостойкость контактов реле, циклы ВО, не менее	10000
Механическая износостойкость контактов реле, циклы ВО, не менее	1000000
Потребляемая мощность во входных цепях реле в симметричном режиме при номинальных величинах тока и напряжения прямой последовательности, VА на фазу, не более: - в цепи тока - а цепи напряжения	1 5
Потребляемая мощность цепями вспомогательной воздействующей величины, W, не более	25
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом)
Габаритные размеры реле, мм, не более:	132х152х181
Масса реле, кг, не более:	3,0

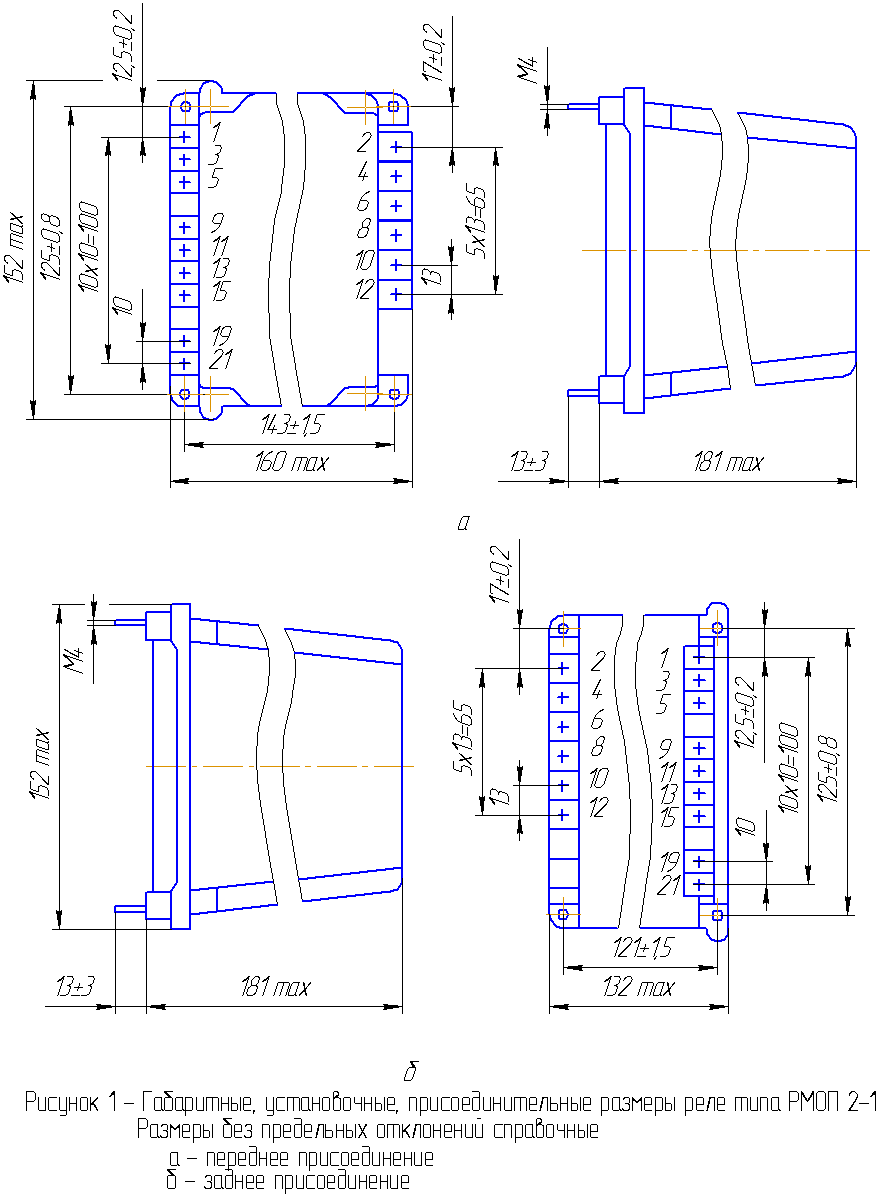

Габаритные и установочные размеры:

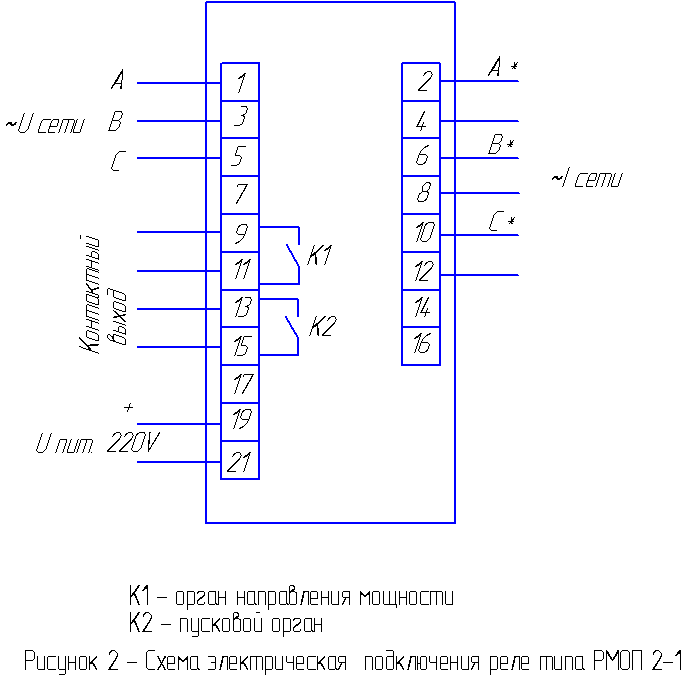

Электрическая схема подключения:
