Назначение:
Реле тока обратной последовательности РТФ 8 предназначены для защиты различных электрических установок при несимметричных коротких замыканиях.
Условия эксплуатации:
Климатическое исполнение УХЛ4 или О4, категория размещения "4" по ГОСТ 15150-69;
Диапазон рабочих температур от - 40 °С до + 55 °С;
Вибрационные нагрузки (группа М7 по ГОСТ 17516.1-90) 0,5 g в диапазоне частот от 10 до 100 Гц.
Технические данные:
Номинальный переменный ток (Iн): 1 или 5А;
Номинальное напряжение оперативного тока: 220 и 110 В;
Номинальная частота: 50 или 60 Гц;
Диапазон регулировки уставок по току обратной последовательности: от 0,3 Iн до 1,2 Iн, А;
Способ регулирования уставок - дискретный;
Погрешность тока срабатывания - не более 10%;
Время срабатывания при двухкратном токе срабатывания - не более 0,05 с;
Коэффициент возврата – не менее 0,95;
Мощность, потребляемая реле в номинальном режиме:
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В по отключаемой мощности:
Реле выдерживает длительно :
Механическая и коммутационная износостойкость-12500 циклов ВО;
Габаритные размеры – не более 132х152х183 мм;
Масса не более 1,7 кг
Конструкция:
Реле выпускается в унифицированном корпусе “СУРА” II габарита несъемного исполнения. Реле предназначено для переднего или заднего присоединения внешних проводников только винтом.
Структура условного обозначения РТФ - 8 Х4:
РТФ - реле тока фильтровое;
8 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ,О) и категория размещения (4) по ГОСТ 15150-69
НТД - ТУ 16-523.603-81

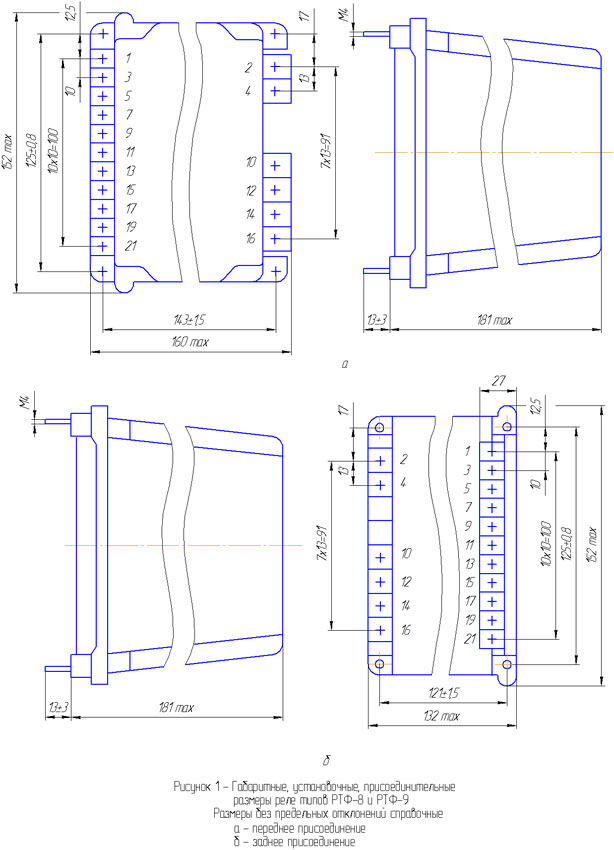

Габаритные размеры:

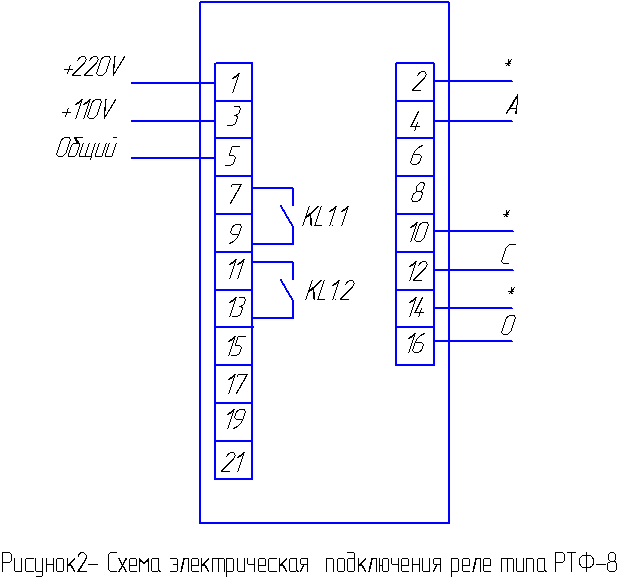

Схема присоединения:
