Реле обратной последовательности

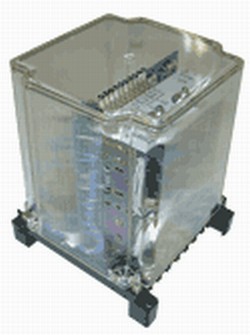

Реле тока обратной последовательности статические РТФ 9

Назначение:

Реле тока обратной последовательности РТФ 9 предназначены для защиты генераторов и трансформаторов при несимметричных коротких замыканиях и перегрузке токами обратной последовательности.



Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения “4” по ГОСТ 15150-69;

Диапазон рабочих температур от - 40 до + 55° С;

Вибрационные нагрузки (группа М7 по ГОСТ 17516.1-90) 0,5g в диапазоне частот от 10 до 100 Гц.



Технические данные:

Номинальный ток (Iн): 1 или 5 или 10А;

Номинальное напряжение оперативного тока: 220 и 110 В;

Номинальная частота: 50 или 60 Гц;

Диапазон регулирования уставок по току обратной последовательности приведен в таблице:

Способ регулирования уставок – дискретный;



Реагирующие органы	Диапазон регулирования уставок по току обратной последовательности, А	Время срабатывания при двухкратном токе срабатывания, не более, с
первый	( 0,04 – 0,164 ) Iн	0,05
второй	( 0,4 – 1,64 ) Iн	0,045

Погрешность тока срабатывания - не более 10%;

Время срабатывания приведено в таблице;

Коэффициент возврата – не менее 0,95;

Мощность, потребляемая реле в номинальном режиме:

• в цепях тока – не более 0,5 ВА/фазу
• от источника оперативного напряжения – не более 10 Вт;

Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В:

• в цепях постоянного тока c постоянной времени индуктивной нагрузки не более 0,02 c – не менее 30 Вт
• в цепях переменного тока при cos j не менее 0.4 – не менее 250 ВА;

Механическая и коммутационная износостойкость-12500 циклов ВО;

Габаритные размеры – не более 132х152х183 мм;

Масса не более 2,0 кг.



Структура условного обозначения РТФ – 9 Х4:

РТФ - реле тока фильтровое;
9 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69

НТД - ТУ 16-523.603-81.



Габаритные размеры:

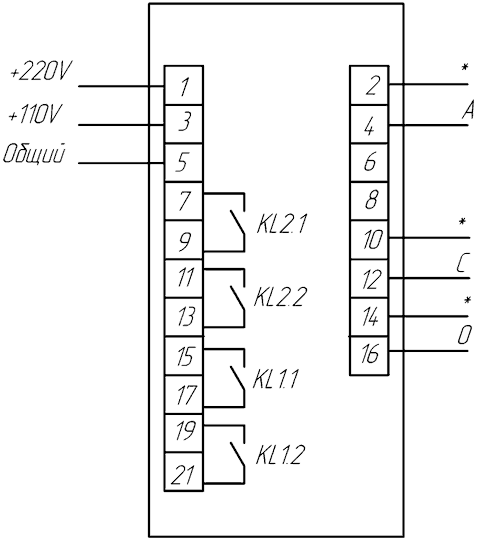

 Схема присоединения:
