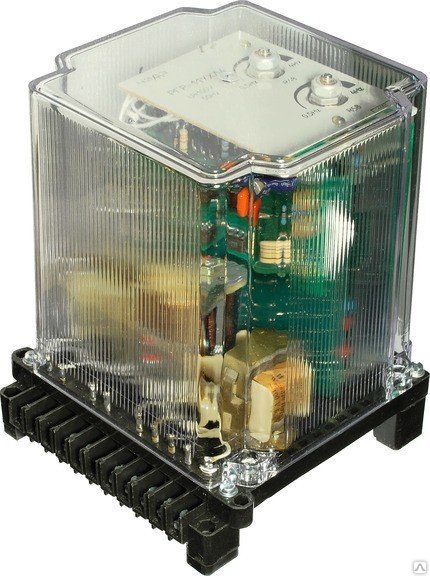

Реле разности частот РГР 11



Назначение:

Реле разности частот типов РГР 11 предназначены для применения в схемах автоматики при синхронизации генераторов, включаемых на параллельную работу.



Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69. Реле предназначены для работы в следующих условиях:

• температура окружающего воздуха - от - 20° С до + 55° С;

внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 1 g.



Технические данные:

Номинальное напряжение переменного тока - 100 В;

Номинальная частота - 50 или 60 Гц;

Уставка на разность частот срабатывания - от 0,5 до 4 Гц;

Регулировка уставок - плавная;

Изменение разности частот срабатывания на минимальной (максимальной) уставке не более:

• ± 0,5 Гц (± 0,6 Гц) при изменении синхронизируемого напряжения (Uс) от 0,02 до 0,1Uном и номинальном базисном напряжении (Uб) для исполнения реле с номинальной частотой 50 и 60 Гц;
• ± 0,1 Гц (± 0,15 Гц) при изменении базисного напряжения от 0,75 до 1,15 Uном и синхронизируемом напряжении, равном 0,1 Uном, для исполнения реле с номинальной частотой 50 и 60 Гц;

Коммутационная способность контактов (t =0,02 , U = 250 В) не более 30 Вт;

Коммутационная износостойкость 30000 циклов ВО;

Механическая износостойкость 1000000 циклов ВО;

Потребляемая мощность в номинальном режиме:

• цепи Uб не более 10 ВА;
• цепи Uс не более 5 ВА.

Реле предназначены для переднего или заднего присоединения внешних проводников винтом.

Габаритные размеры не более 132х152х183 мм;

Масса реле не более 2,2 кг.

Цепи переменного тока реле длительно выдерживают 1,1 Uном и в течение 20 мин. 1,15 Uном при температуре окружающей среды до 40° С для исполнения УХЛ4 и до 45° С для исполнения О4.



Конструкция:

Все элементы реле смонтированы в унифицированной системе цоколей и оболочек "СУРА" II габарита.

На цоколе реле установлены два трансформатора напряжения, выходное реле и металлическая скоба, на которой крепятся печатные платы. На лицевой плате размещены потенциометры плавной регулировки уставок.



Структура условного обозначения РГР 11 Х4:

РГР - реле частоты разностное;
11 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения "4" по ГОСТ 15150-69.

НТД - ТУ 16-523.441-74.

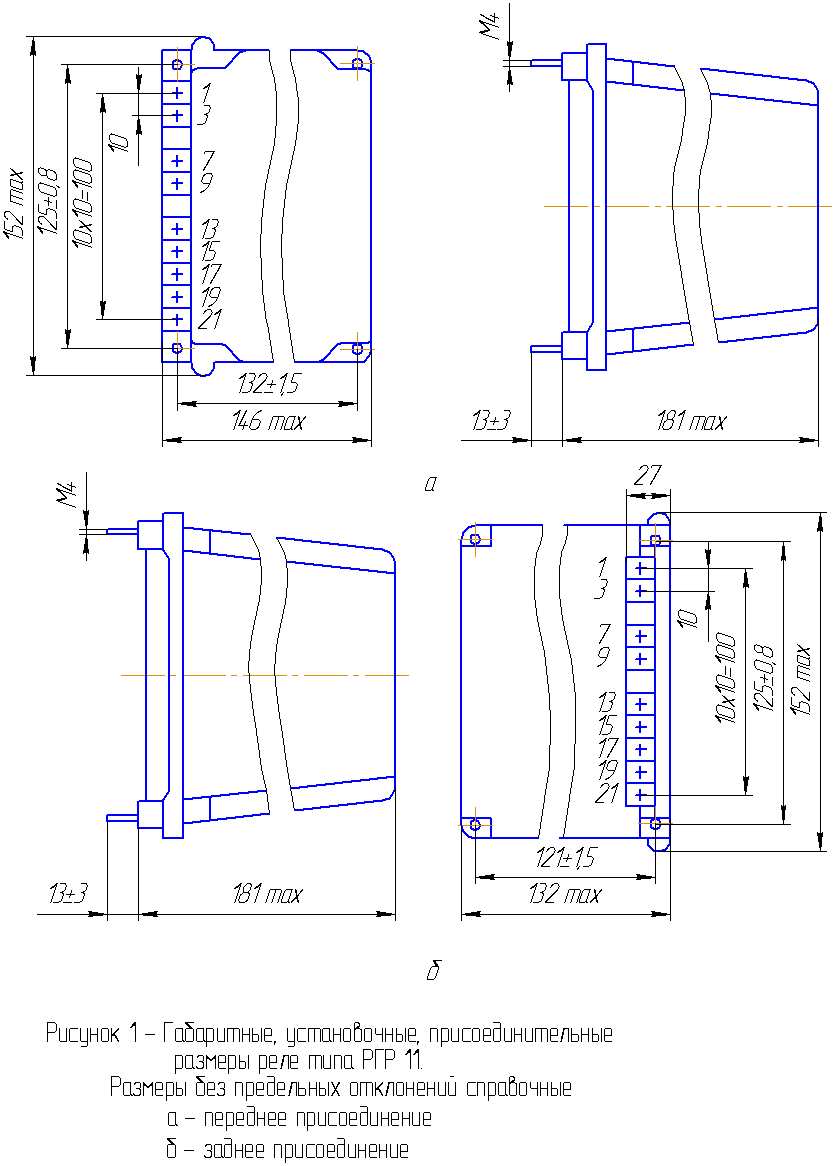

Габаритные размеры РГР 11

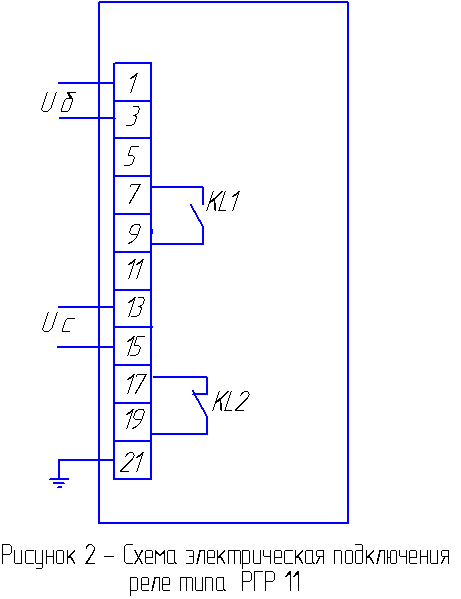

Схема присоединения РГР 11
