Реле статические частоты РСГ 11



Назначение:

Реле статические частоты РСГ 11 предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться для понижения или повышения частоты.

Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата.

Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).



Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69. Реле предназначены для работы в следующих условиях:

• температура окружающего воздуха - от - 40° С до + 55° С;
• внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в местах крепления реле в диапазоне частот от 5 до 15 Гц с максимальным ускорением до 3 g и в диапазоне частот от 15 до 100 Гц с ускорением до 1 g.



Технические характеристики:

Номинальное напряжение переменного тока 100, 127, 220 В;

Допустимые пределы изменения напряжения контролируемой сети от номинального, %:

• для реле понижения частоты от 40 до 130,
• для реле повышения частоты от 45 до 150;

Номинальное напряжение постоянного или переменного тока вспомогательной цепи управления 110 или 220 В;

Допустимые пределы изменения напряжения вспомогательной цепи управления от номинального от 80 до 110 %.

Диапазоны регулирования частоты срабатывания и возврата реле приведены в таблице.



Тип реле	Диапазон регулирования уставок, Гц
	реле понижения частоты		реле повышения частоты
	срабатывание	возврат	срабатывание	возврат
РСГ 11-50	50,5-45	51-45,5	49,5-55	49,5-55
РСГ 11-60	60,5-55	60,5-55,5	59-66	59,5-66

Минимальная ступень дискретности регулирования уставок не более 0,05 Гц.

Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2 Гц/с, с, не более:

• для реле понижения частоты 0,12
• для реле повышения частоты 0,1

Реле имеет две дополнительные уставки выдержки времени на срабатывание (0,3 ± 0,08), (0,45 ± 0,1) с.

Мощность, потребляемая по цепям напряжения переменного тока при номинальном напряжении контролируемой сети, должна быть не более:

• 4 ВА в режиме до срабатывания,
• 6 ВА в режиме срабатывания;

Мощность, потребляемая вспомогательной цепью управления, Вт, не более:

• при номинальном напряжении 220 В 3
• при номинальном напряжении 110 В 1,5

Реле имеют два последовательно соединенных замыкающих контакта, обеспечивающих замыкание одной внешней цепи.

Коммутационная способность в цепях постоянного тока с постоянной времени индуктивной нагрузки, не превышающей 0,02 с, должна быть до 50 Вт при напряжении 220 В и частоте коммутации 0,2 Гц.

Коммутационная износостойкость реле с вышеуказанной нагрузкой не менее 10000 циклов ВО.

Pеле предназначены для переднего или заднего присоединения внешних проводников винтом.

Габаритные размеры не более 132х152х181 мм.

Масса не более 2,6 кг.



Конструкция:

На лицевой плате расположены кнопка тестового контроля "Контр", светодиод "Испр" и разъем для переключения уставок.



Структура условного обозначения РСГ 11 - ХХ - ХХ Х4:

РСГ - реле статическое частоты;
11 - порядковый номер разработки;
ХХ - исполнение по частоте:
     50 - для частоты 50 Гц,
     60 -для частоты 60 Гц;
Х - способ крепления реле (1 - при помощи винтов);
Х - способ присоединения внешних проводников:
     1 - переднее присоединение винтом,
     5 - заднее присоединение винтом;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения "4" по ГОСТ 15150-69.

НТД - ТУ 16-88 ИГФР.647 526.001 ТУ.



Таблица типоисполнений РСГ 11

Тип	Номинальная частота, Гц
РСГ 11-50	50
РСГ 11-60	60

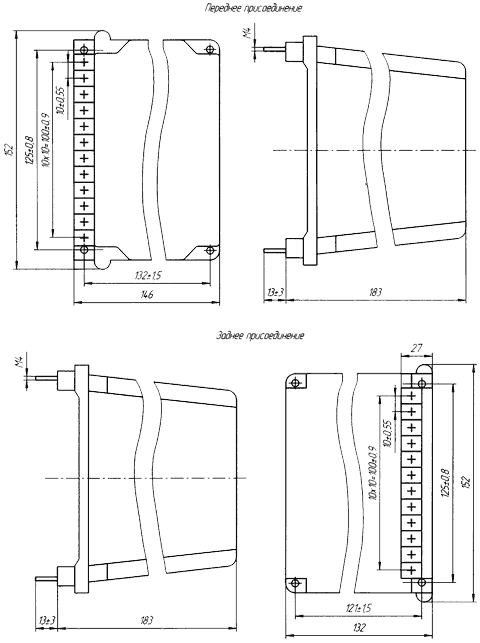

Габаритные размеры РСГ 11

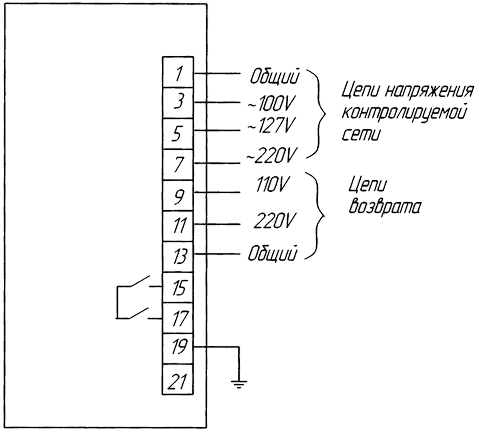

Схема присоединения РСГ 11
