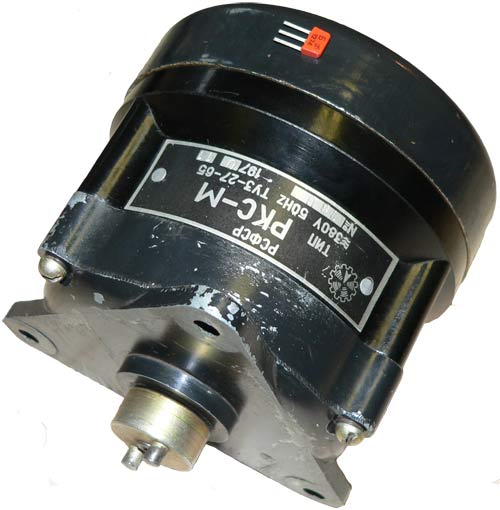

Реле контроля скорости (реле торможения противовключением) типа РКС-м

Назначение:

Реле контроля скорости РКС-М предназначено для применения в схемах автоматического торможения трехфазных асинхронных двигателей с короткозамкнутым ротором методом противовключения мощностью не более 10кВт.



Условия эксплуатации:

Высота над уровнем моря до 2000м. Диапазон рабочих температур от -40 до +55°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение – при горизонтальном расположении оси вала реле. Не допускается наклон вала реле более, чем на 5°.



Технические характеристики:

Параметр	Значение
Номинальный ток контактов, А	2.5
Номинальное напряжение переменного тока на контактах, В	500
Частота, Гц	50, 60
Частота вращения реле максимальная, об/мин	3 000
Количество и род контактов	2 переключающих
Количество органов настройки, шт	2
Масса, кг	1.25



Устройство и работа:

Реле состоит из основания и корпуса, внутри которых расположены статор, постоянный магнит и подвижная контактная система.

Статор выполнен в виде короткозамкнутых обмоток типа «беличья клетка». Постоянный магнит расположен на валике, который соединяется с валом электродвигателя при помощи полумуфт соединительной и эластичной. Контактная часть реле расположена на лицевой стороне корпуса.

Поводок, переключающий контакты, закреплен на статоре неподвижно. В нерабочем положении реле поводок расположен симметрично относительно двух переключающих контактов.

Реле работает следующим образом. При вращении вала реле постоянный магнит, вращающийся в корпусе реле, наводит ЭДС в обмотках поворотного статора. В результате взаимодействия магнитных потоков вращающегося магнита и статора, последний поворачивается. Укрепленный на статоре поводок осуществляет размыкание и замыкание соответствующих контактов.

При нажатии кнопки «СТОП» выключается контактор прямого направления вращения электродвигателя и одновременно включается контактор противоположного направления вращения, в результате чего происходит торможение противовключением.

Снижение скорости вращения вала уменьшает силу магнитного взаимодействия магнита и статора реле, контактные пружины возвращают поворотный статор в начальное положение и торможение прекращается, после чего реле снова готово к работе.
