Рубильники



РПС (РПС-1, 100А; РПС-2, 250А; РПС-4, 400А)

Назначение:

Рубильники РПС с предохранителями на общей плите с боковым смещенным приводом, открытого исполнения, трехполюсные,  с ручным приводом зависимого действия, для переднего присоединения , обладающие свойствами разъединителей предназначены

для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В.

В рубильниках РПС с предохранителями на общей плите используются предохранители ПН-2 100А, 250А, 400А.



Структура условного обозначения рубильника РПС:



РП - условное обозначения аппарата, рубильник с предохранителями;
С - условное обозначение вида привода, боковой смещенный;
1/ - условное обозначение номинального тока, 1 - 100А, 2 - 250А, 4 - 400А;
1 - условное обозначение длины вала,

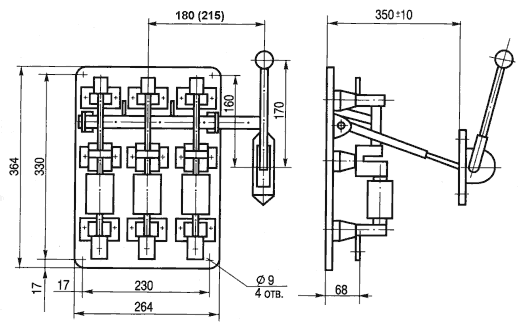

- для рубильников с боковым смещенным приводом: 1 - 180 мм, 2 - 215 мм;
- для рубильников с боковой рукояткой: 1 - 170 мм, 2 - 205 мм;
П - условное обозначение исполнения бокового смещенного привода и боковой рукоятки: П - правое, Л - левое
100А - номинальный ток, А;
У3 - вид климатического исполнения по ГОСТ 15150.

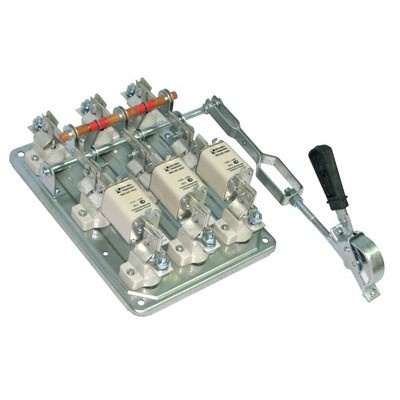

Рубильник РПС с предохранителями на общей плите с боковым смещенным приводом



Технические характеристики:

Наименование	Значение
Категория применения по ГОСТ Р 50030.3	АС-20В
Вид климатического исполнения	У3
Номинальный режим эксплуатации	Продолжительный
Класс защиты от поражения электрическим током	0
Степень защиты	IP00
Номинальное рабочее напряжение	380В
Номинальные рабочие токи	100А, 250А, 400А
Номинальная частота переменного тока	50 Гц
Номинальная включающая и отключающая способность рубильников  в электрических цепях переменного тока при напряжении равном 1,05 Ue,  коэффициенте мощности 0,95 при токе 1,5 Ie для аппаратов 250А, 400А	не менее 10 циклов <ВО>
Работоспособность в процессе эксплуатации в электрических цепях  переменного тока при номинальном коэффициенте мощности 0,95  при токе равном 0,5 Ie для аппаратов 250 и 400А	не менее 500 циклов <ВО>
Номинальный условный ток короткого замыкания	100А - 20кА; 250А - 20кА; 400А - 30кА
Механическая износостойкость аппаратов	Не менее 2500 циклов <ВО>
Максимальное количество и сечение проводников, присоединяемых  к одному выводу рубильника и предохранителя	2х70
