Назначение:

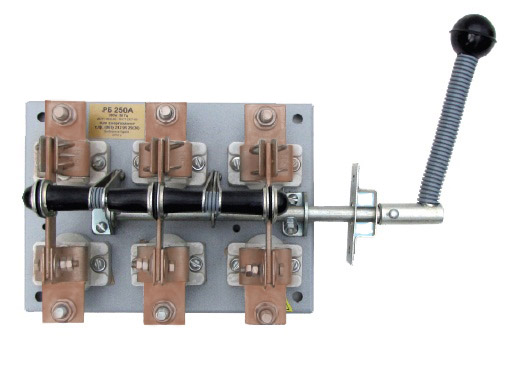

Рубильники РБ с боковым приводом, открытого исполнения, трехполюсные, с ручным приводом зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В. Применяется так же для комплектации силовых ящиков, щитов, шкафов и других распределительных устройств. Климатическое исполнение УХЛ, категория размещения 3 по ГОСТ 15150.
Структура условного обозначения РБ-1/1 П, 100А У3:
Р - условное обозначения аппарата, рубильник;
Б - условное обозначение вида привода, боковой смещенный;
1/ - условное обозначение номинального тока, 1 - 100А, 2 - 250А, 4 - 400А;
1 - условное обозначение длины вала,
- для рубильников с боковым смещенным приводом: 1 - 180 мм, 2 - 215 мм;
- для рубильников с боковой рукояткой: 1 - 170 мм, 2 - 205 мм;
П - условное обозначение исполнения бокового смещенного привода и боковой рукоятки: П - правое, Л - левое
100А - номинальный ток, А;
У3 - вид климатического исполнения по ГОСТ 15150.
Технические характеристики:
Категория применения по ГОСТ Р 50030.3 |
АС-20В |
Вид климатического исполнения |
У3 |
Класс защиты от поражения электрическим током |
0 |
Степень защиты |
IP00 |
Механическая износостойкость |
|
Контактные зажимы обеспечивают присоединение медных и алюминиевых шин. |
