Назначение:
Выключатели-разъединители и переключатели-разъединители серии РЕ19 предназначены для проведения номинального тока и нечастых (до трёх раз) неавтоматических коммутаций электрических цепей без нагрузки, соответствуют ГОСТ 2327, ГОСТ 12434 и МЭК 60408.
Номинальный ток:
РЕ19-35, 250А, ~660, -440В
РЕ19-37, 400А, ~660, -440В
РЕ19-39, 630А, ~660, -440В
РЕ19-41, 1000А, ~1000, -1200В
РЕ19-43, 1600А, ~1000, -1200В
РЕ19-44, 2000А, ~1000, -1200В
РЕ19-45, 2500А, ~1000, -1200В
РЕ19-46, 3150А, ~1000, -1200В
РЕ19-47, 4000А, ~1000, -1200В
Условия эксплуатации:
Высота установки над уровнем моря - не более 1000 м.
При высоте до 2000 м номинальный ток снижается на 10% при температуре окружающей среды 30°С и выше.
Окружающая среда - невзрывоопасная, не содержащая пыли в количестве, нарушающем
работу аппарата, а также агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Режим работы - продолжительный.
Структура условного обозначения: РЕ19-ХХ-ХХХХХ-ХХ ХХXX:
РЕ - вид аппарата;
19 - номер серии;
XX - номинальный ток
35 - 250А,
37 - 400А,
39 - 630А,
41 - 1000А,
43 - 1600А,
44 - 2000А,
45 - 2500А,
46 - 3150А,
47 - 4000А
X - число полюсов и вид аппарата
1 - однополюсный выключатель-разъединитель,
2 - двухполюсный выкл.-разъед.,
3 - трёхполюсный выкл.-разъед.,
5 - однополюсный перекл.-разъед.,
6 - двухполюсный перекл.-разъед.,
7 - трёхполюсный перекл.-разъед.);
X - вид присоединения внешних проводников к контактным выводам
1 - переднее,
2 - заднее;
X - расположение плоскости присоединения внешних зажимов контактных выводов
1 - параллельно плоскости монтажа,
2 - перпендикулярно;
X - вид привода
1 - ручной привод центральной рукояткой, расположенной на аппарате по его центру,
2 - боковая рукоятка устанавливаемая на конце приводного вала аппарата,
4 - ручной привод передней смещенной рукояткой, предназначенной для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 - ручной привод боковой смещенной рукояткой, предназначенной для управления аппаратом находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6 - рычаг для полюсного оперирования штангой,
7 - рукоятка для полюсного оперирования,
9 - рукоятка для управления штангой, расположенной на аппарате по его центру;
X - наличие или отсутствие вспомогательных контактов
0 - без вспомогательных контактов,
1 - с контактами;
XX - степень защиты по ГОСТ 14255 (00-IP00);
XXXX - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150.

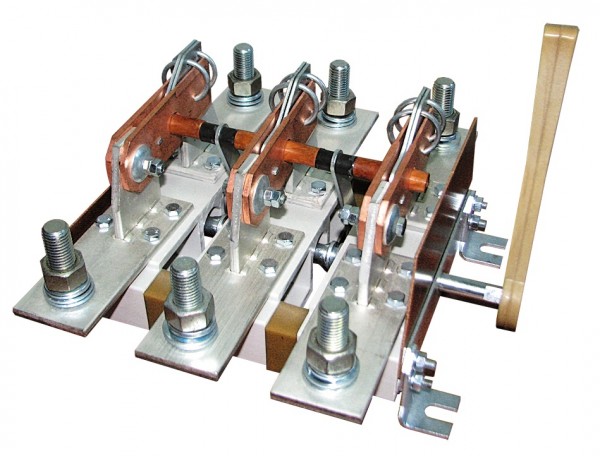

Разъединители (рубильники) РЕ19 применяются для комплектования распределительных устройств широкого применения. Разъединители РЕ19-41 снабжены ручным приводом (рукояткой), РЕ19-41 31120 – боковой, а РЕ19-41 31140 – передней.
Выпускаются в трехполюсном исполнении переднего присоединения медной или алюминиевой шиной.
Разъединители РЕ 19-41... РЕ19-47 выпускаются переднего или заднего присоединения в одно-, двух-, трехполюсном исполнении с медными выводами для присоединения внешних проводников.
По виду привода имеют исполнения:
• с центральной рукояткой
• боковой рукояткой находящейся непосредственно на аппарате
• с боковой смещенной рукояткой для управления аппаратом, находящимся в шкафу, с передней панели шкафа
• без рукоятки, с пополюсным оперированием штангой
• с пополюсным оперированием рукояткой
Разъединители используются, преимущественно, в качестве элемента схемы для отключения потребителей без нагрузки при ремонтных работах. Дугогасительными камерами не комплектуются.
Степень защиты - IР00
Номинальное рабочее напряжение, В:
переменного тока - 1000
постоянного тока - 1200
Номинальный ток, А:
РЕ19-41 - 1000
РЕ19-43 - 1600
РЕ19-45 - 2500
РЕ19-47 - 4000
Число полюсов - 1; 2; 3
Основное исполнение:
Число полюсов – 3, переднего присоединения, с приводом рукояткой передней или боковой (РЕ19–41), или с пополюсным оперированием штангой (РЕ19–43)
Наименование |
Число полюсов |
Вид рукоятки |
Присоединение |
Доп. контакты |
Разъединители 1000 А |
||||
РЕ19-41-31110 |
3 |
центральн. |
переднее |
нет |
РЕ19-41-31120 |
3 |
боковая |
" |
" |
РЕ19-41-31140 |
3 |
пер. смещ. |
" |
" |
РЕ19-41-31150 |
3 |
бок. смещ. |
" |
" |
РЕ19-41-31160 |
3 |
штанга |
" |
" |
РЕ19-41-31170 |
3 |
попол.опер. |
заднее |
" |
РЕ19-41-32210 |
3 |
центральн. |
" |
" |
РЕ19-41-32220 |
3 |
боковая |
" |
" |
РЕ19-41-32240 |
3 |
пер.смещ. |
" |
" |
РЕ19-41-32250 |
3 |
бок.смещ. |
" |
" |
РЕ19-41-32260 |
3 |
штанга |
" |
" |
PE19-41-32270 |
3 |
попол. опер. |
" |
" |
РЕ19-41-31111 |
3 |
центральн. |
переднее |
есть |
РЕ19-41-31110 |
3 |
боковая |
" |
" |
РЕ19-41-31141 |
3 |
пер.смещ. |
" |
" |
РЕ19-41-31151 |
3 |
бок. смещ. |
" |
" |
РЕ19-41-31161 |
3 |
штанга |
" |
" |
РЕ19-41-31171 |
3 |
попол.опер. |
" |
" |
РЕ19-41-32211 |
3 |
центральн. |
заднее |
" |
РЕ19-41-32221 |
3 |
боковая |
" |
" |
РЕ19-41-32241 |
3 |
пер.смещ. |
" |
" |
РЕ19-41-32251 |
3 |
бок. смещ. |
" |
" |
РЕ19-41-32261 |
3 |
штанга |
" |
" |
РЕ19-41-32271 |
3 |
попол.опер. |
" |
" |
Разъединители 1600 А |
||||
РЕ19-43-31110 |
3 |
центральн. |
переднее |
нет |
РЕ19-43-31120 |
3 |
боковая |
" |
" |
РЕ19-43-31140 |
3 |
пер. смещ. |
" |
" |
РЕ19-43-31150 |
3 |
бок.смещ. |
" |
" |
РЕ19-43-31160 |
3 |
штанга |
" |
" |
РЕ19-43-31170 |
3 |
попол.опер. |
" |
" |
РЕ19-43-32210 |
3 |
центральн. |
заднее |
" |
РЕ19-43-32220 |
3 |
боковая |
" |
" |
РЕ19-43-32240 |
3 |
пер. смещ. |
" |
" |
РЕ19-43-32250 |
3 |
бок. смещ. |
" |
" |
РЕ19-43-32260 |
3 |
штанга |
" |
" |
РЕ19-43-32270 |
3 |
попол.опер. |
" |
" |
РЕ19-43-31111 |
3 |
центральн. |
переднее |
есть |
РЕ19-43-31121 |
3 |
боковая |
" |
" |
РЕ19-43-31121 |
3 |
пер. смещ. |
" |
" |
РЕ19-43-31151 |
3 |
бок. смещ. |
" |
" |
РЕ19-43-31161 |
3 |
штанга |
" |
" |
РЕ19-43-31171 |
3 |
попол.опер |
" |
" |
РЕ19-43-32211 |
3 |
центральн. |
заднее |
" |
РЕ19-43-32221 |
3 |
боковая |
" |
" |
РЕ19-43-32241 |
3 |
пер. смещ. |
" |
" |
РЕ19-43-32251 |
3 |
бок. смещ. |
" |
" |
РЕ19-43-32261 |
3 |
штанга |
" |
" |
РЕ19-43-32271 |
3 |
попол.опер. |
" |
" |
Разъединители 2500 А |
|
|
|
|
РЕ19-45-31110 |
3 |
центральн. |
переднее |
нет |
РЕ19-45-31120 |
3 |
боковая |
" |
" |
РЕ19-45-31140 |
3 |
пер. смещ. |
" |
" |
РЕ19-45-31150 |
3 |
бок. смещ. |
" |
" |
РЕ19-45-31160 |
3 |
штанга |
" |
" |
РЕ19-45-31170 |
3 |
попол.опер |
" |
" |
РЕ19-45-32210 |
3 |
центральн. |
заднее |
" |
РЕ19-45-32220 |
3 |
боковая |
" |
" |
РЕ19-45-32240 |
3 |
пер. смещ. |
" |
" |
РЕ19-45-32250 |
3 |
бок.смещ. |
" |
" |
РЕ19-45-32260 |
3 |
штанга |
" |
" |
РЕ19-45-32270 |
3 |
попол.опер. |
" |
" |
РЕ19-45-31111 |
3 |
центральн. |
переднее |
есть |
РЕ19-45-31121 |
3 |
боковая |
" |
" |
РЕ19-45-31141 |
3 |
пер. смещ. |
" |
" |
РЕ19-45-31151 |
3 |
бок. смещ. |
" |
" |
РЕ19-45-31161 |
3 |
штанга |
" |
" |
РЕ19-45-31171 |
3 |
попол.опер. |
" |
" |
РЕ19-45-32211 |
3 |
центральн. |
заднее |
" |
РЕ19-45-32221 |
3 |
боковая |
" |
" |
РЕ19-45-32241 |
3 |
пер.смещ. |
" |
" |
РЕ19-45-32251 |
3 |
бок.смещ. |
" |
" |
РЕ19-45-32261 |
3 |
штанга |
" |
" |
РЕ19-45-32271 |
3 |
попол.опер |
" |
" |
