Назначение:

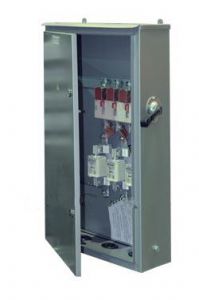

Ящики серии Я8601 предназначены для защиты сетей и приемников электрической энергии от длительных перегрузок и токов короткого замыкания, коммутации цепей активных и индивидуальных нагрузок. Ящики Я8601 заменяют ящики ЯРП и ЯРВ.
Структура условного обозначения Я 8 6 01 Х1:
8 - ввод и распределение энергии
6 - обозначение класса
01 - порядковый номер ящика
Х1 - условное обозначение теплового тока (40 - 100А, 44 - 250А, 46 - 400А, 48 - 630А)
Технические характеристики:
Номинальное рабочее напряжение, В |
380 |
Номинальное напряжение изоляции, В |
660 |
Номинальный ток цепи ящиков, А |
100A, 250A, 400A, 500A, 630A |
Количество полюсов и фаз |
3(4) |
Степень защиты |
IP32 |
Встраиваемые плавкие предохранители |
ППН-33 |
Встраиваемые выключатели-разъединители на одно или два направления |
ВР32-31 |
Температура окружающего воздуха |
от -50 до +40 С |
Наименование |
Ток (А) |
Ящик силовой с рубильником Я 8601-40 100 А IP32 |
100 |
Ящик силовой с рубильником Я 8601-44 250 А IP32 |
250 |
Ящик силовой с рубильником Я 8601-46 400 А IP32 |
400 |
Ящик силовой с рубильником Я 8601-48 500 А IP32 |
500 |
Ящик силовой с рубильником Я 8601-48 630 А IP32 |
630
|
