Назначение:

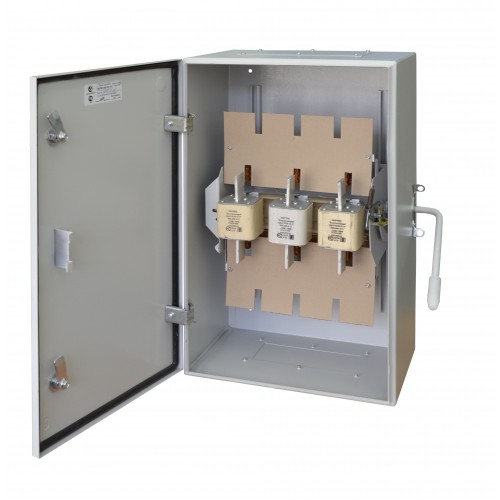

Ящики силовые ЯБПВУ1 предназначены для нечастых (не более 3-х в час) включений и отключений силовых электрических цепей напряжением 380/220В переменного тока частотой 50Гц с системами заземления TN-C, ТТ, а также для защиты их при перегрузках и коротких замыканиях.
Климатическое исполнение: У; категория размещения: 3 по ГОСТ 15150-69.

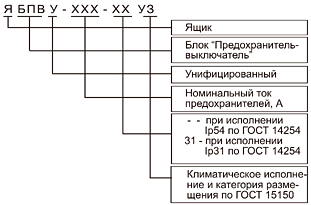

Структура условного обозначения:
Технические характеристики:
Номинальный ток цепи ящиков, А |
100A, 250A, 400A |
Тип предохранителя |
ПН-2 |
Номинальный ток предохранителя, А |
100 |
Степень защиты |
IP54, IP31 |
Температура окружающего воздуха |
от -45 до +40 С |
Наименование |
Ток (А) |
Вес (кг) |
Габаритные размеры (мм) |
Ящик силовой ЯБПВУ-1М 100 А IP54 в комплекте с предохранителями |
100 |
7 кг |
335 x 374 x 164 мм |
Ящик ЯБПВУ-1М 100 А б/ПН2 |
100 |
5.5 кг |
347х350х162 мм |
Ящик силовой ЯБПВУ-250 250 А IP31/IP54 в комплекте с предохранителями |
250 |
16.6 кг |
414х600х252 мм |
Ящик силовой ЯБПВУ-400 400 А IP31/IP54 в комплекте с предохранителями |
400 |
20 кг |
414х600х252 мм
|
